Регулировка паузы стеклоочистителя

[jk1950]

Привожу схему доработки для регулировки паузы дворников на реле 37.3777-03.
Реле подойдет и аналогичное с такими-же обозначениями контактов, оно подвязывается хомутом снизу к рулевой колонке внутри внутри кожухов. Я купил для реле подходящую шестиконтактную колодку с проводами.
Схема доработок и расположение контактов разъема в приложении.

Схема доработок и расположение контактов разъема.

Рекомендации.

Регулировка паузы с помощью реле 722.3777-01.
Регулировка паузы с помощью реле 723.3777-01 на Ларгусе.
Регулировка паузы переднего и заднего стеклоочистителей на одном реле.
Наглядная распиновка подрулевого разъёма стеклоочистителя омывателя Дастера. Ряд "А".
Наглядная распиновка подрулевого разъёма стеклоочистителя омывателя Дастера. Ряд "В".

[dg972]

Сообщение от Серёга-73

А такая схема точно работает без гемороя, т.е. без шёлкания реле в постоянном режиме хода дворников?

Сообщение от jk1950

В реле 39.3777-03 или 54.3777 н.з. контакт реле можно отрезать от вывода 31b,

И тогда реле щелкать не будет.

Сообщение от Серёга-73

(тот неуправляемый гемор при редких включениях при повороте ключа зажигания не всчёт).

А вот этого я у себя пока не наблюдал.
Заметил еще одну интересную полезность в прошивке этого регулятора, если переключатель оставить в положении прерывистый режим и выключить зажигание, то при следующем включении щетки двигаться не будут. Что бы дворники заработали, надо передернуть переключатель.

[Серёга-73]

dg972,

Сообщение от dg972

Сообщение от jk1950
В реле 39.3777-03 или 54.3777 н.з. контакт реле можно отрезать от вывода 31b,

Сообщение от dg972

И тогда реле щелкать не будет.

Вот это белеберду я не понял!? Что делать тогда с реле 724.3777-01 от Энергомаш?
И у кого ставил реле 724.3777-01 или её аналоги 722.,723. от Энергомаш?

[dg972]

Сообщение от Серёга-73

белеберду

Выражения надо выбирать!

[Серёга-73]

Сообщение от dg972

Выражения надо выбирать!

Белеберда это не оскарбление... это ... что то.... бесмысленное... несуразное...
я спросил про:

Сообщение от Серёга-73

Что делать тогда с реле 724.3777-01 от Энергомаш?

dg972, Вы мне про реле других марок и других производителей с другим контролёром внутри!!!:
dg972,

Сообщение от Серёга-73

ообщение от dg972
Сообщение от jk1950
В реле 39.3777-03 или 54.3777 н.з. контакт реле можно отрезать от вывода 31b

Сообщение от Серёга-73

Сообщение от dg972
И тогда реле щелкать не будет.

.
Зачем резать!? в 39й и 54й серии? если у меня 724я серия!???
Меня интересует серия реле от Энергомаш 724.3777-01 или сходные по контролёру 722 и 723 серия от их же!

[dg972]

Серёга-73, Вы тему читали? В ней написано про то реле, которое у Вас?

[Серёга-73]

Сообщение от dg972

Серёга-73, Вы тему читали? В ней написано про то реле, которое у Вас?

Читал... иногда и отписывался... но в итоге когда приобрёл реле... запутался... какая серия работает нормально, какая проблемная при запуске включается постоянно, у кого то шёлкает во время непрерывного хода...! Вот я и хочу подитожить у кого какая схема подключения и с какой релюшкой!?? И у кого релюшка с контролёром от Энергомаш (как у меня) это серии 724.3777-01 (ну на худой конец 722-,723- серия).

[Alek-han]

Сообщение от Серёга-73

Читал... иногда и отписывался... но в итоге когда приобрёл реле... запутался... какая серия работает нормально, какая проблемная при запуске включается постоянно, у кого то шёлкает во время непрерывного хода...! Вот я и хочу подитожить у кого какая схема подключения и с какой релюшкой!?? И у кого релюшка с контролёром от Энергомаш (как у меня) это серии 724.3777-01 (ну на худой конец 722-,723- серия).

От проблем при включении зажигания спасает конденсатор(писал выше).

[dg972]

Серёга-73, ставьте по схеме из первого поста. Если щелканье реле будет напрягать то читаем пост 78. Это мое ИМХО! А как поступать - решать Вам.

[dg972]

Сообщение от Alek-han

От проблем при включении зажигания спасает конденсатор

Кстати! Заметил на своих релюшках, что если при включении зажигания переключатель стоит в прерывистом режиме, то дворники не включаются. Что бы их запустить, надо передернуть переключатель.

[Alek-han]

Сообщение от dg972

Кстати! Заметил на своих релюшках, что если при включении зажигания переключатель стоит в прерывистом режиме, то дворники не включаются. Что бы их запустить, надо передернуть переключатель.

Да это плюс особенно зимой. На др. реле это не предусмотрено.

[Серёга-73]

Сообщение от dg972

Кстати! Заметил на своих релюшках, что если при включении зажигания переключатель стоит в прерывистом режиме, то дворники не включаются. Что бы их запустить, надо передернуть переключатель.

Сообщение от Alek-han

Да это плюс особенно зимой. На др. реле это не предусмотрено.

Стоп! Чтобы не было путаницы, про какое реле пишете (серия?-первые цифры до точки)

[dg972]

Сообщение от Серёга-73

Стоп! Чтобы не было путаницы, про какое реле пишете

722.3777-01. жигули классика.

[jk1950]

Сообщение от Серёга-73

dg972, я что то читал что у вас реле шёлкает во время постоянного хода щёток!?

Для устранения щелчков в непрерывном режиме нужно разрезать цепь НЗ контакта реле (на Вашей схеме это провод прямо над нарисованной головой).
Устранить щелчки реле в прерывистом режиме в этой схеме вышеописанным простым способом нельзя.

---------- Сообщение добавлено в 12:12 ---------- Предыдущее сообщение размещено в 12:07 ----------

Это совет для схемы 723.3777-01, схему 724.3777-01 я не знаю.

---------- Сообщение добавлено в 12:14 ---------- Предыдущее сообщение размещено в 12:12 ----------

Отрезание НЗ контакта реле от остальной схемы устраняет щелчки в постоянном режиме для всех подобных реле ИМХО.

[dg972]

Сообщение от jk1950

схему 724.3777-01 я не знаю.

А схему 722.3777-01?
http://www.12v.ru/site.xp/050050050124052050054124.html

[jk1950]

Для 722.3777-01 есть информация в этой ветке. Схемы нет.

Сообщение от dg972

Реле-регулятор паузы стеклоочистителя 722.3777-01

[funtik]

Сообщение от Alek-han

К сожалению осталось последнее. Уже поставил и погода дала опробовать.

А не могли бы Вы уточнить где находится на Южке магазин, где Вы брали реле?
Друг забегал туда проездом, но там в контейнерах 450 просят, не взял.
Ткнуть его(магазин) в яндекс-карты если можно, или уточнить по ним же адрес и номер дома и отписать тут.
И вопрос к уважаемому dg972.
Не могли бы вы проверить схему на правильность, найденую мной для Ларгуса (у меня Ларик) (вложение "схема зад.перед.дворники"). А то, что то, я совсем заблудился
Или нарисовать её заново на прилагаемом вложении "Омыватель цвет"
Это кусок родной схемы Ларика(взято тут)
http://forum.ladalargus.net/attachme...4&d=1389884453
Или просто, проверить идентичность, схем наших авто, и соответственнно возможность применения Вашей схемы для Ларгус.
С Уважением и благодарностью Всем кто эту тему придумал и реализовал! Просто молодцы!

[Серёга-73]

Сообщение от funtik

Ткнуть его(магазин) в яндекс-карты если можно, или уточнить по ним же адрес и номер дома и отписать тут.

funtik, ткнуть не могу... т.к. не обладаю опыт сканирования карты. Набери адресс в картах и сам увидишь, магазин (официальный представитель завода изготовителя, накрутка не более 20-40руб. в отличии от завода изготовителя) на 1 этаже в доме напротив авторынка, если в магазине нет, можно спросить о наличии на складе, склад тоже недалеко от магазина, всего в двух дворах от авторынка по ул.Трофимова:

Компания ООО "Авто-электро ДИАЛ" http://www.dialuch.ru
тел/факс +7 (495) 710 31 56 +7 (495) 710 31 57 +7 (495) 710 31 58
Магазины.
Адрес магазина: 115432, г. Москва, Авторынок «Южный порт», Магазин № 5 (находится у главного входа на aвторынок)
Тел./Факс: +7 (495)287-42-40
E-mail: dialuch5@mail.ru
Условия доставки товаров уточняйте у продавца.
График работы магазина: ежедневно 8:00 - 19:00 без перерыва на обед

Оптово-Розничный Торговый Центр (ОРТЦ)
Оптово-Розничный Торговый Центр (ОРТЦ) занимается розничной торговлей и средним оптом. Представляет широкий ассортимент товара разных производителей для грузовых и легковых автомобилей. Принимается любая форма оплаты. Осуществляется доставка по Москве и регионам.
Адрес магазина: г. Москва, ул. Трофимова, д.32, к.1
Тел./Факс: +7 (495) 958-90-27, 958-90-89, 958-90-69
E-mail: ortc-dial@yandex.ru, lamp2@rol.ru
График работы ОРТЦ: Будни 8:00 - 19:00 без перерыва на обед, Выходные и праздничные дни 9.00 - 18.00 без перерыва на обед

[funtik]

Сообщение от funtik

И вопрос к уважаемому dg972.
Не могли бы вы проверить схему на правильность, найденую мной для Ларгуса (у меня Ларик) (вложение "схема зад.перед.дворники"). А то, что то, я совсем заблудился
С Уважением и благодарностью Всем кто эту тему придумал и реализовал! Просто молодцы!

Отвечаю сам себе, словами форумчанина с Ларгусовского форума oapv
Сообщение от oapv
"отличаются корпусами, 723 намного компактнее, 722 сделано со входом и выходом т е подключается в
разрыв штатной проводке на автомобилях ВАЗ, а т к у ларгуса проводка не такая и все равно ее приходится резать,
то предпочтительнее использовать 723."
Мой вопрос:
Уважаемый oapv
Я имел ввиду разницу включения в схему авто.
Вы(подразумевается форумчане) рвете 4 штатных провода на реле 723,
а на Дастере ребята рвут 2 штатных провода с реле 722.
Функционально добившись одинакового результата!
Подозреваю что внутри 722 и 723 все идентично,
только вывод проводами или клемами, но почему и так и так работает!
Сообщение от oapv
"изначально рвали два провода, но лично я считаю это неправильным т к при таком подключении
дополнительное реле управляет штатным реле, а штатное уже управляет дворником,
откуда соответственно вопрос - А зачем?
реле должно быть одно - либо штатное либо с регулируемой паузой
и это считаю правильным, поэтому и предлагаю штатное отключить вообще"

Может Вам будет полезной данная информация.
Я думаю тут и лишние щелчки реле самоустраняются.

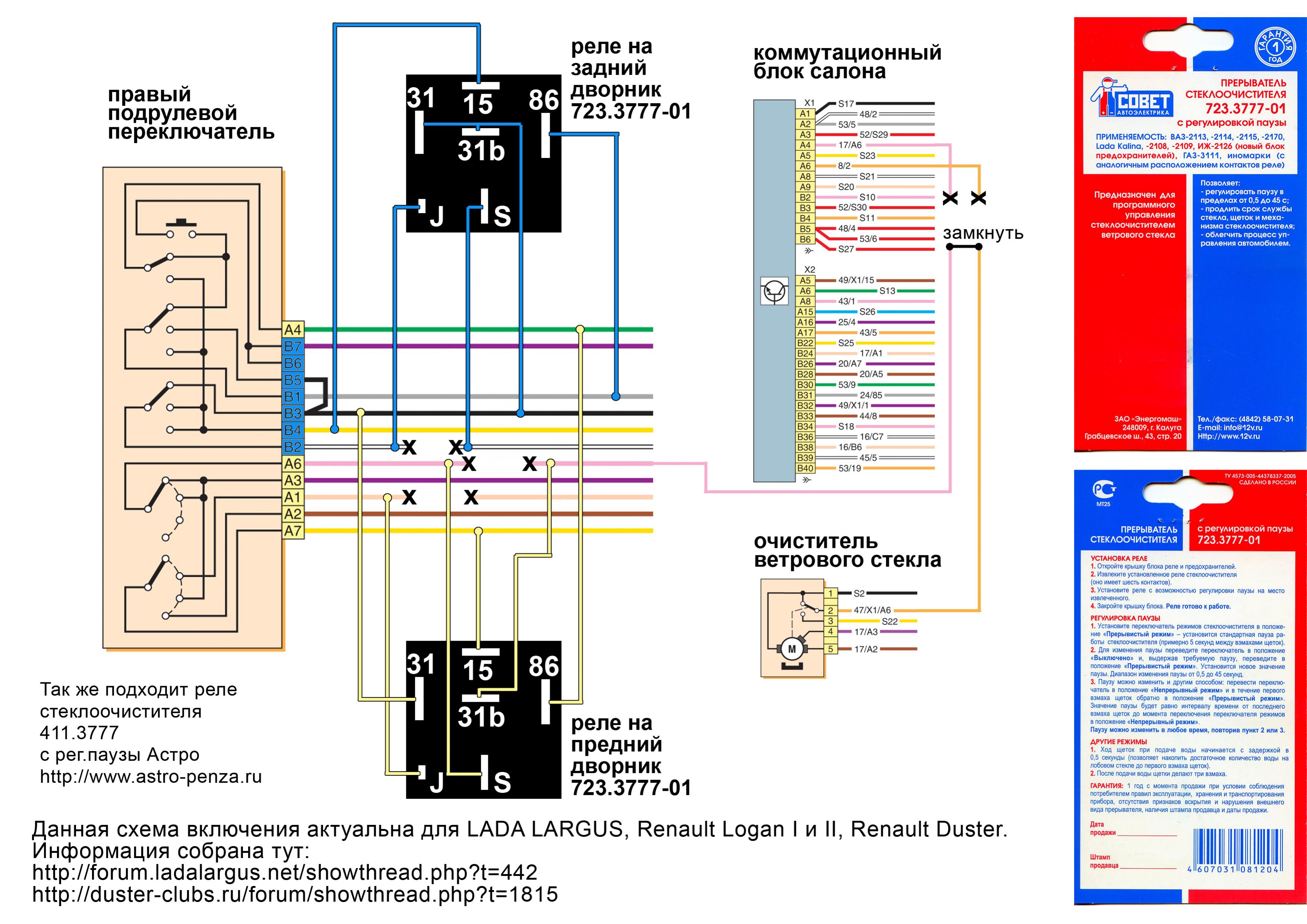

И снова схема от них же во вложении.
Отрисовал схему в лучшем качестве.
С учетом корректировки oapv, так действительно проще, не нужно тащить дополнительный провод к блоку управления.
в принципе провода у комм.блока можно не отрезать , тогда эта цепь будет замкнута через НЗ контакты штатного реле

Ссылка на оригинальный размер для качественной распечатки

[funtik]

Приобретаем реле 723.3777-01
Реле ценой по 190р. за штуку.
Сайт производителя реле

Я покупал в Москве в Южном порту
Компания ООО "Авто-электро ДИАЛ" http://www.dialuch.ru
тел/факс +7 (495) 710 31 56 +7 (495) 710 31 57 +7 (495) 710 31 58
Магазины.
Адрес магазина: 115432, г. Москва, Авторынок «Южный порт», Магазин № 5 (находится у главного входа на aвторынок)
Тел./Факс: +7 (495)287-42-40
E-mail: dialuch5@mail.ru
Условия доставки товаров уточняйте у продавца.
График работы магазина: ежедневно 8:00 - 19:00 без перерыва на обед

Вот тут, по 190р за штуку. это одна организация, но позвонил по верхним телефонам,
сказали нету, позвоните по нижним (по этому номеру +7 (495) 958-90-27) там и забирал г. Москва, ул. Трофимова, д.32, к.1.

Оптово-Розничный Торговый Центр (ОРТЦ)
Оптово-Розничный Торговый Центр (ОРТЦ) занимается розничной торговлей и средним оптом. Представляет широкий ассортимент товара разных производителей для грузовых и легковых автомобилей. Принимается любая форма оплаты. Осуществляется доставка по Москве и регионам.
Адрес магазина: г. Москва, ул. Трофимова, д.32, к.1
Тел./Факс: +7 (495) 958-90-27, 958-90-89, 958-90-69
E-mail: ortc-dial@yandex.ru, lamp2@rol.ru
График работы ОРТЦ: Будни 8:00 - 19:00 без перерыва на обед, Выходные и праздничные дни 9.00 - 18.00 без перерыва на обед

РЕГУЛИРОВКА ПАУЗЫ
1. Установите переключатель режимов стеклоочистителя в положе¬ние «Прерывистый режим» - установится стандартная пауза ра¬боты стеклоочистителя (примерно 5 секунд между взмахами щеток).
2. Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
3. Паузу можно изменить и другим способом: перевести переклю¬чатель в положение «Непрерывный режим» и в течение первого взмаха щеток обратно в положение «Прерывистый режим». Значение паузы будет равно интервалу времени от последнего взмаха щеток до момента переключения переключателя режимов в положение «Непрерывный режим».
Паузу можно изменить в любое время, повторив пункт 2 или 3.
ДРУГИЕ РЕЖИМЫ
1. Ход щеток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щеток).
2. После подачи воды щетки делают три взмаха.(заметил что, если поливать долго.... то 5 взмахов)

При установке на задний дворник (Ларгус,Дастер) штатная пауза появляющаяся после установки реле(изначально в родном варианте её нет) получается примерно 3 сек, если не регулировать, а просто включить задний дворник.
Остальные режимы как написано выше.

Разработка схем включения реле в нашу проводку не моя, а собрана на данных ресурсах.
http://forum.ladalargus.net/showthre...BA%D0%BE%D0%B2
http://duster-clubs.ru/forum/showthread.php?t=1815
За что всем огромное СПАСИБО!

В принципе провода у комм.блока можно не отрезать , тогда эта цепь будет замкнута через НЗ контакты штатного реле.
На функциональности никак не скажется


"а вот рязанское реле фирмы Партнер работать по такой схеме не будет, ему необходим сигнал минуса на 31b контакт для сброса" (c) Олег-oapv
Ссылка на оригинальный размер для качественной распечатки

Приобретаем 5-контактную колодку(от стандартного реле с 5-ю контактами, не с 4-мя) и мелкие штекера для шестого контакта на реле, это "J".
К штекеру(1) припаиваем провод и изолируем(2).

Так же пришлось удлиннять провода на колодке, что бы иметь возможность для маневра, куда спрятать реле.


Отделяем верхнюю часть кожуха от нижней по шву, и потом снимаем и нижнюю часть кожуха.

Видим такую картину

Вытаскиваем из ПРАВОГО подрулевого переключателя колодку, нажав на усики(1) с обоих сторон.


Вытягиваем жгут проводов вверх, и снимаем тканевую изоляцию на максимально удобном участке.

Вот тут ближний ряд это распайка переднего дворника, а дальний ряд заднего(Ларгус,Дастер).
Отличить задний от переднего легко, ТОЛЬКО в ЗАДНЕМ есть ЧЕРНЫЙ провод МИНУСОВОЙ.
Кстати фотки от Логан фаза 2, и проводка для задних дворников есть, в заднем жгуте видимо кончается из за отсутствия в Логане такового.

Далее подключаем наше реле в соответствии со схемой выше, тоесть так

Повторюсь фотки от Логана и реле установлено одно(только для лобового дворника), у Дастеров и Ларгусов реле ставятся два(1 на перед и 1 на зад)
Собираем снова в жгут провода и изолируем




Просовываем релюгу в этом месте вниз

Подвязываемся к родному жгуту

И волокем реле внутрь торпеды

Вид на жгут сверху , реле не смог сфоткать как не старался )))
Щелчки реле во время работы, где то в торпеде слышны,но не раздражают.

Продолжение.
