dg972 · 11.08.2014, 23:17

В этой теме пишем о неординарных решениях каких-либо проблем, касающихся электрики в Дастере и не только.

Предохранители и реле
СВЕТОВЫЕ ИНДИКАТОРЫ ПРИБОРНОЙ ПАНЕЛИ
Лампы ( фары , противотуманки, габариты )
Цвета проводов
ЦЭКБС, коричневый разъём, А6-сигнал скорости авто.
Функция "corner lights" своими руками.
Контроллер перегоревшей лампы СС.
Мощность (электрическая) штатных звуковых сигналов.
Распиновка разъёма фаркопа (7 pin)
Фото разъемов приборной панели.
Зарядка гаджетов через USB
Замена задних фонарей на рестайлинговые.
Расположения проводки по салону с цветовой идентификацией проводов на стоп-сигналы.
Включение звукового сигнала.
Обзор и замена ручек отопителя для Лада Ларгус
Электросхемы
Распиновка разъемов щитка приборов Sandero Stepway и Duster Luxe
Вентилятор отопителя салона. Как снять. Видео.

dg972 · 28.06.2015, 23:49

Цитата:

Сообщение от Alexandr011

F24(5A)-Цепь контроля усилителя рулевого управления.- предохранитель установлен, но нет электроусилителя руля.

Снял его и поехал. Разницы не заметил. Лишняя деталь на бензинках! )))
Интересно, сколько еще таких предохранителей у меня в машине?

Alexandr011 · 29.06.2015, 12:03

Контроллер типа РХО от svetorele.ru Схемы на сайте. Подключение программа 8 "Скандинавский свет"

Abeev1 · 29.06.2015, 21:27

Цитата:

Сообщение от Alexandr011

Контроллер типа РХО от svetorele.ru Схемы на сайте. Подключение программа 8 "Скандинавский свет"

К этому предохранителю подключаться не стоит. Не потянет он (надо верить и проводка рассчитана на 5А) . Через устройство действительно идет 10 А. В Дастере нет реле включения фар. Поэтому тяните провода с АКБ (как написано в инструкции). Или с замка зажигания.

Strusto · 03.07.2015, 12:00

Цитата:

Сообщение от Strusto

По моим книжкам:

Муфта-Серый и Зеленый
Топливный модуль
Насос-Черный и Серый(Коричневый на фото?)
Датчик-Белый и Бежевый(Оранжевый на фото?)

Дим, а твоя версия?

Дим, ты мне так и не ответил, видел этот пост?

YuriyVZ · 03.07.2015, 12:04

Цитата:

Сообщение от Strusto

Муфта-Серый и Зеленый

К зеленому ДУТ Мультитроникса подключал - работает.

dg972 · 03.07.2015, 13:41

Цитата:

Сообщение от YuriyVZ

К зеленому ДУТ Мультитроникса подключал - работает.

Муфта-Серый и Зеленый и мне непонятно как ДУТ может работать от ШИМ муфты...

YuriyVZ · 03.07.2015, 15:06

Цитата:

Сообщение от dg972

Муфта-Серый и Зеленый и мне непонятно как ДУТ может работать от ШИМ муфты...

Может я чего не понял. Это то, что находится под задним сидением?

Цитата:

Сообщение от Strusto

По схеме к топливному модулю подходят 4 провода, но в жгуте их 6. Или два из них идут дальше на муфту? Если кто копал тему
А по цветам провода еще не идентифицировали, кто чем рулит, два толстых на насос?

Если, да. То везде в инструкциях к Мультитроникс и в отзывах на установку - зеленый - это ДУТ. Да и провод у Мультитроникса специально зеленый сделан, ну и как написал выше - работает.

dg972 · 03.07.2015, 20:33

Цитата:

Сообщение от YuriyVZ

Может я чего не понял. Это то, что находится под задним сидением?

Думаю, что да!

Цитата:

Сообщение от YuriyVZ

зеленый - это ДУТ

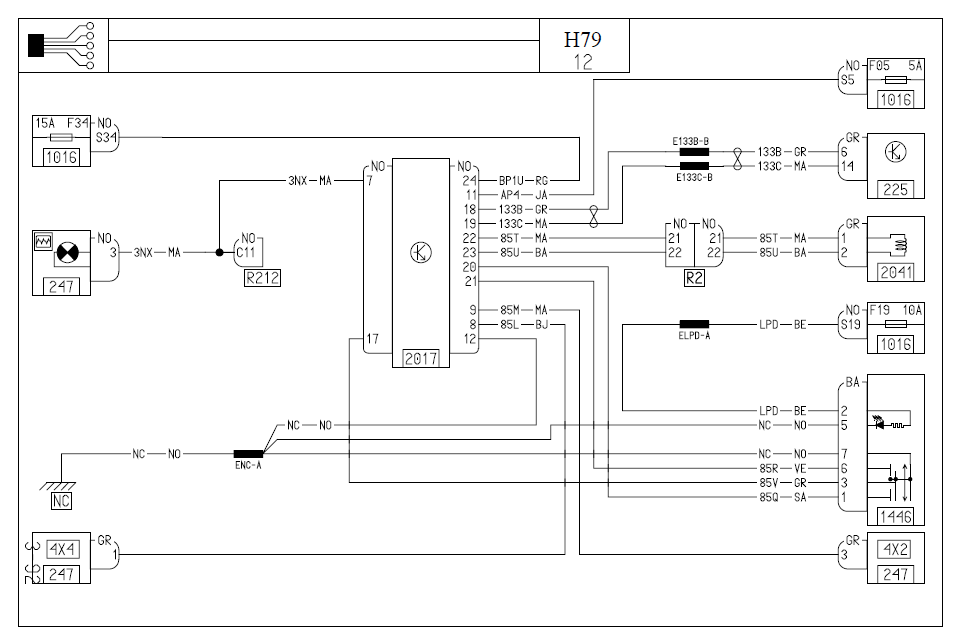

Позиция 2041 - Электромагнитный клапан полного привода.

сова · 03.07.2015, 22:10

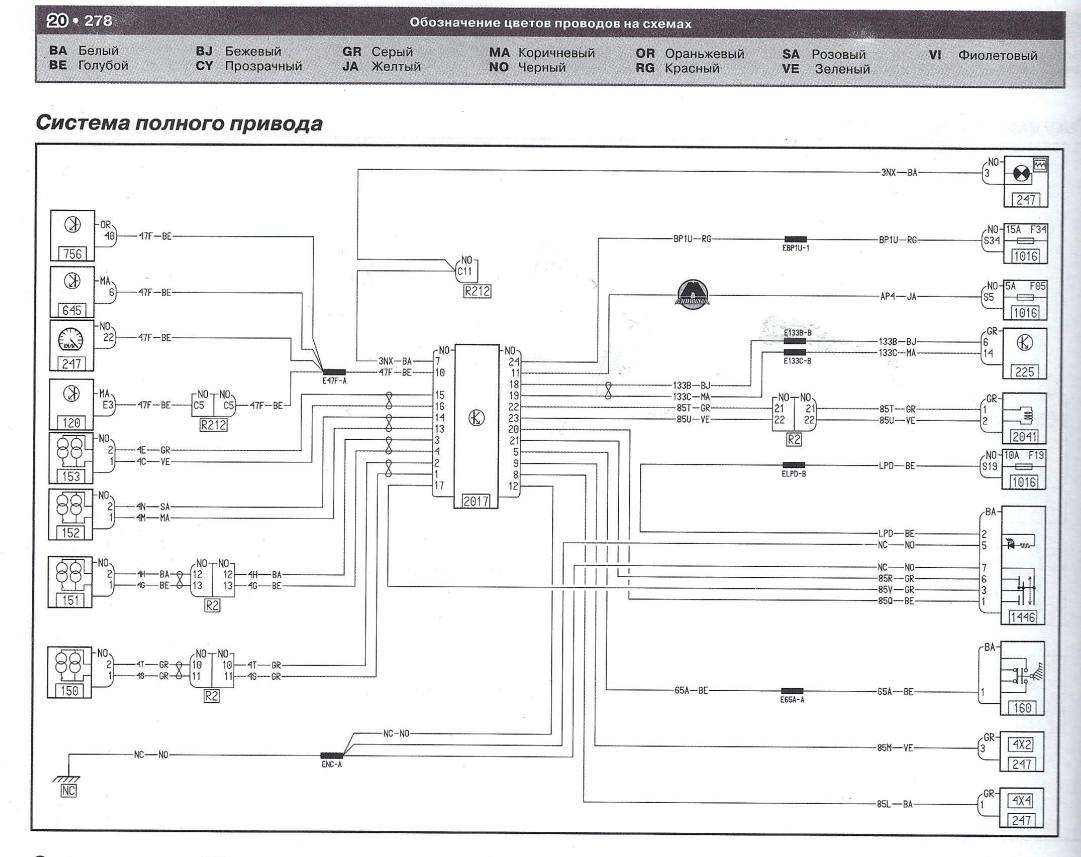

Дим, актуальность всех этих схем для российского Дастера, лично у меня, вызывает большие сомнения. Особенно касается расцветки. Вот есть еще одна схема, здесь на муфту идут белый и коричневый.

Strusto · 03.07.2015, 23:49

Ребят, ну хоть толстые провода на насос? А то их прокалывать неохота

dg972 · 04.07.2015, 00:14

Цитата:

Сообщение от сова

белый и коричневый.

Визуально сечение белого меньше коричневого. По идее они должны быть одинаковые.
У нас сечение черного и коричневого одинаковое и больше остальных. Скорей всего они идут на бензонасос.

сова · 04.07.2015, 01:22

Цитата:

Сообщение от dg972

Визуально сечение белого меньше коричневого. По идее они должны быть одинаковые.
У нас сечение черного и коричневого одинаковое и больше остальных. Скорей всего они идут на бензонасос.

Согласен. Я про то, что цвета могут отличаться от тех , которые указаны на схемах.

aca300 · 06.07.2015, 22:56

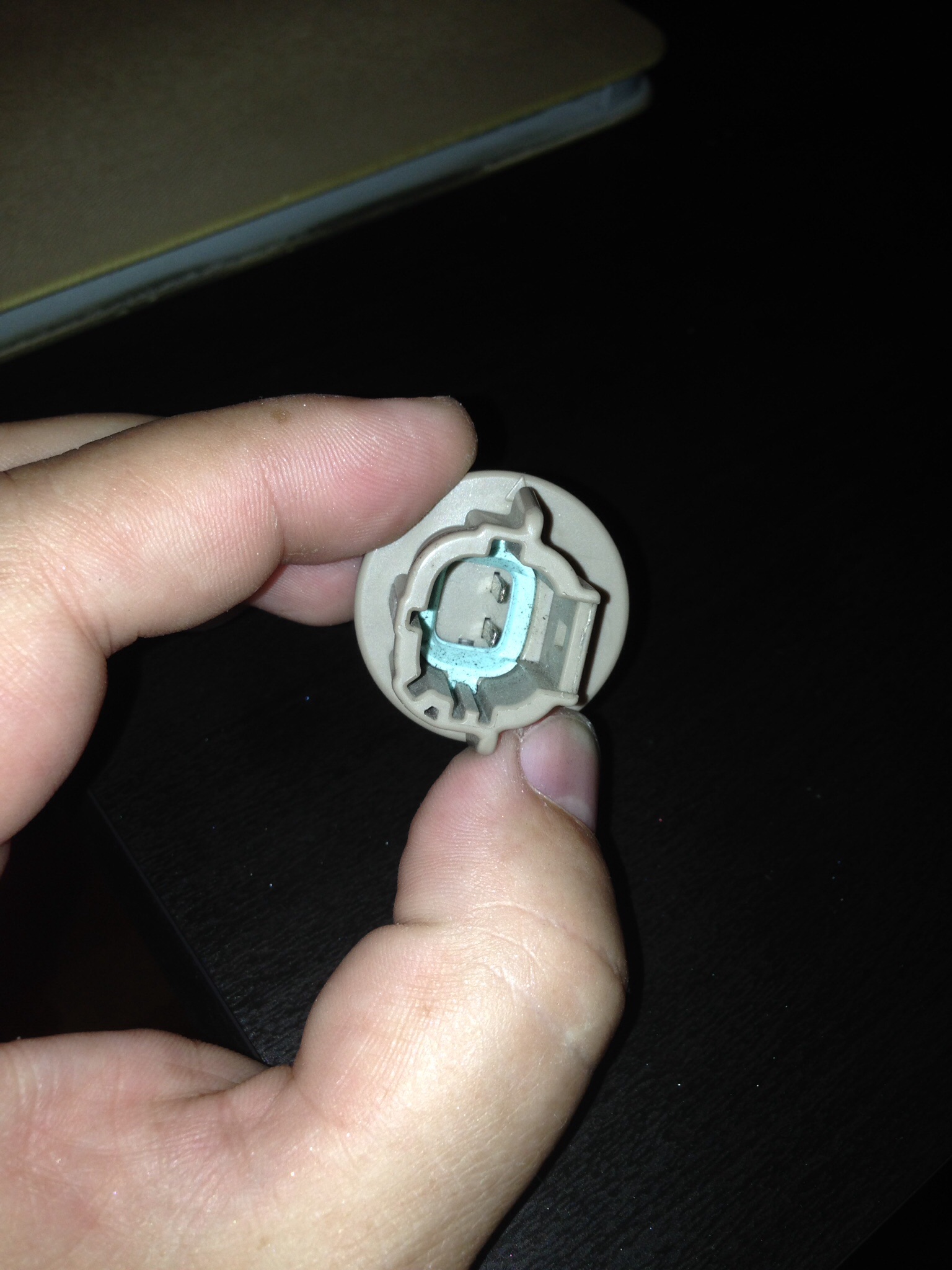

Нужна помощь. Где купить такую фишку в Москве? Нужно ответная часть от разъёма. Лампа W21W.

dg972 · 06.07.2015, 23:02

Это откуда такое чудо?

aca300 · 06.07.2015, 23:09

Цитата:

Сообщение от dg972

Это откуда такое чудо?

Это от заднего ПТФ Ниссан Мурано. Нужна ответная фишка. Не очень охота колхозить на ВАЗовскую.

dg972 · 06.07.2015, 23:12

Антон, имхо, то же самое как и у нас с колодками. Только вместе со жгутом проводки.

aca300 · 06.07.2015, 23:32

Цитата:

Сообщение от dg972

Антон, имхо, то же самое как и у нас с колодками. Только вместе со жгутом проводки.

Не понял. Только разбор?

dg972 · 06.07.2015, 23:32

Угу.

dg972 · 08.07.2015, 00:24

Из нового мауала...

Фотки можно скачать, распечатать и положить в карман сидушки.

aca300 · 11.07.2015, 14:01

Помогите ссылкой. Никак не могу найти распиновку по цветам проводов задних фонарей. Левый нашёл, а правый никак.
Посмотрел на колодку проводки, не понял, как она открывается?
