aca300 · 08.02.2015, 01:55

Цитата:

Сообщение от Valera

он в Москве...

Валер, я ещё тебя не замучил.

Оставь пути к отступлению

---------- Сообщение добавлено в 03:55 ---------- Предыдущее сообщение размещено в 03:48 ----------

Цитата:

Сообщение от сова

Ну вот и схемка поспела.
Реле настроить на задержку примерно 0,5 секунды. При включении выключателя противотуманок оба реле будут включены и будут гореть обе ПТФ. Если переключатель выключен и будут идти импульсы то поворотника, соответствующая ему ПТФка будет гореть. Выключаться будут с задержкой установленной при настройке реле.

- Как настроить реле на 0.5 сек?
- "+ от выключателя ПТФ", это после подрулевого? т.е. + который приходит на штатное реле ПТФ?

Valera · 08.02.2015, 23:24

Цитата:

Сообщение от aca300

Валер, я ещё тебя не замучил.

Оставь пути к отступлению

нормально) быстро забывается))

сова · 08.02.2015, 12:48

Цитата:

Сообщение от aca300

А зачем "+ от выключателя ПТФ" подключать? Они могут и от штатного реле включаться на постоянку.

Какой смысл оставлять штатное реле если нагрузка пойдет через вновь установленные. Т.е. Штатное реле будет просто давать сигнал на включение двух дополнительных.

aca300 · 08.02.2015, 16:08

Цитата:

Сообщение от сова

Какой смысл оставлять штатное реле если нагрузка пойдет через вновь установленные. Т.е. Штатное реле будет просто давать сигнал на включение двух дополнительных.

Я имел ввиду:
исключить из схемы связку D2-D3-"+ от выключателя ПТФ".
останутся D1, D4, K1, K2 и подключения к +12, к ПТФ, к + поворотников.

Тогда К1 и К2 будут работать только в момент включения поворотников, а штатное при вкл подрулевого. Т.е. параллельно.

---------- Сообщение добавлено в 18:08 ---------- Предыдущее сообщение размещено в 18:06 ----------

Я понял, почему проще отключить штатное реле

Просто ПТФ подключены параллельно и их всё равно придётся разъединять, и тогда штатное реле всё-равно без работы.

сова · 08.02.2015, 16:30

Цитата:

Сообщение от aca300

Просто ПТФ подключены параллельно и их всё равно придётся разъединять, и тогда штатное реле всё-равно без работы.

Точно!

dg972 · 08.02.2015, 22:32

Вопрос сове. Как сделать примитивный датчик тока? Хочу замутить индикацию перегоревшей лампы стоп-сигнала.

Alpine · 09.03.2015, 16:23

Цитата:

Сообщение от dg972

Вопрос сове. Как сделать примитивный датчик тока? Хочу замутить индикацию перегоревшей лампы стоп-сигнала.

На форуме лачетеводов народ делал датчик перегорания ламп из геркона + несколько витков вокруг него провода,который идет на лампу. Вообщем проходящий ток замыкал\размыкал сигнальную цепь.

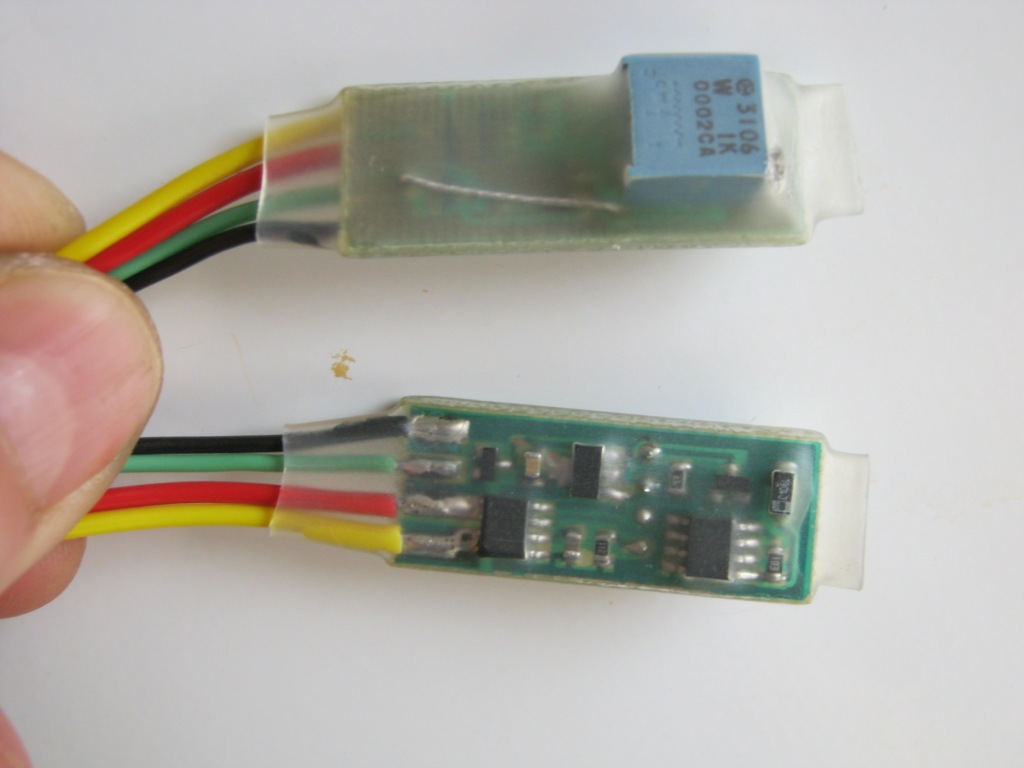

Или вот такую штуку можно прикупить

---------- Сообщение добавлено в 18:23 ---------- Предыдущее сообщение размещено в 18:19 ----------

http://www.12v.ru/site.xp/050056050124057053054124.html

dg972 · 09.02.2015, 16:55

Спасибо, а R3 1,5 Ватта примерно?

dg972 · 09.02.2015, 17:01

Угу. Поищем.

Цитата:

Сообщение от сова

Не, 5Вт, не меньше.

А почему 5 Вт.?

сова · 15.02.2015, 17:28

Цитата:

Сообщение от dg972

На сколько длинные? RC-цепь не поможет?

Что-то около 100 мСек., они связаны со снижением тока среднего тока через лампы в момент дребезга контактов. RC-цепь имеет смысл ставить на выходе, для этого придется добавить еще один каскад.

сова · 24.02.2015, 23:19

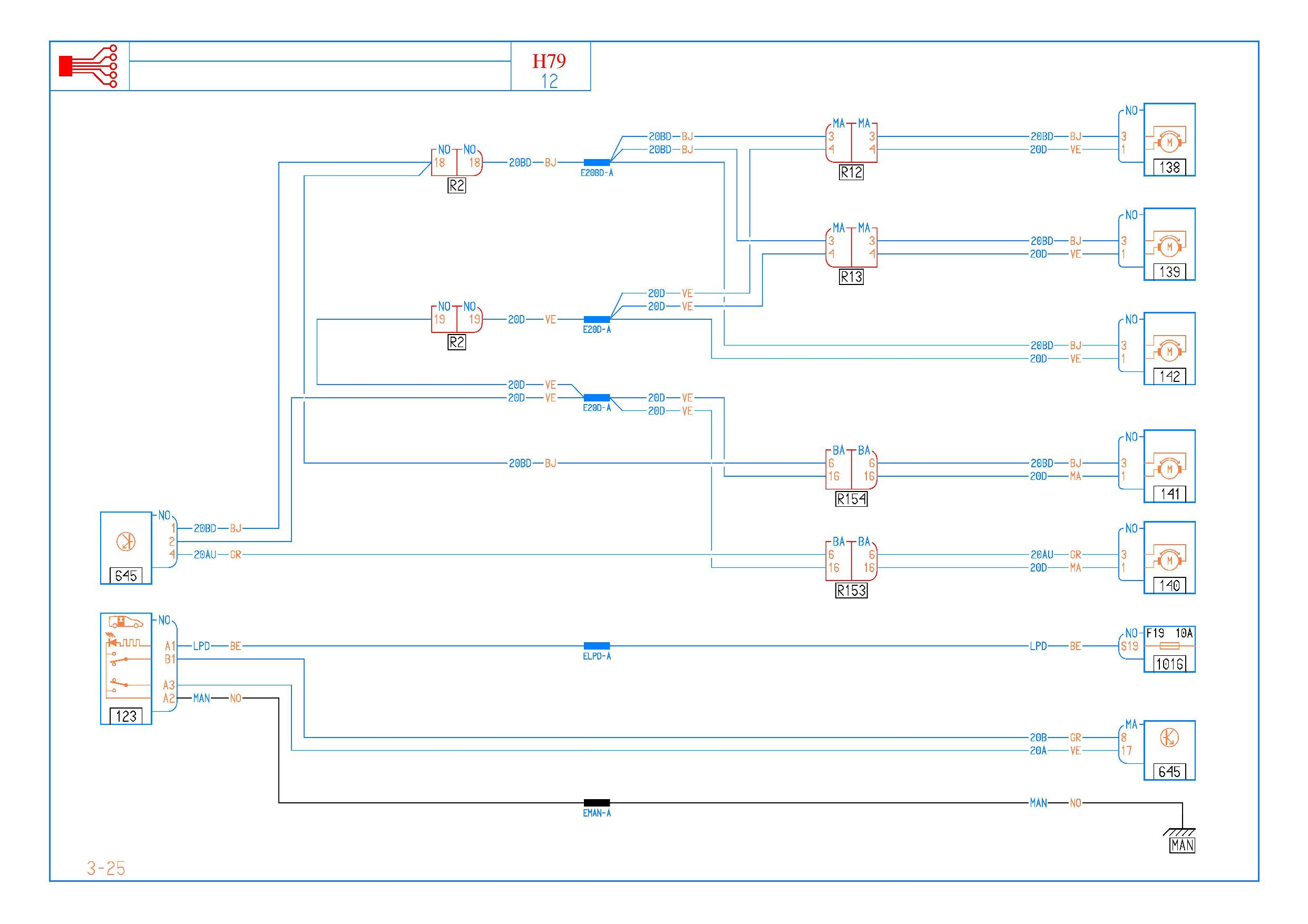

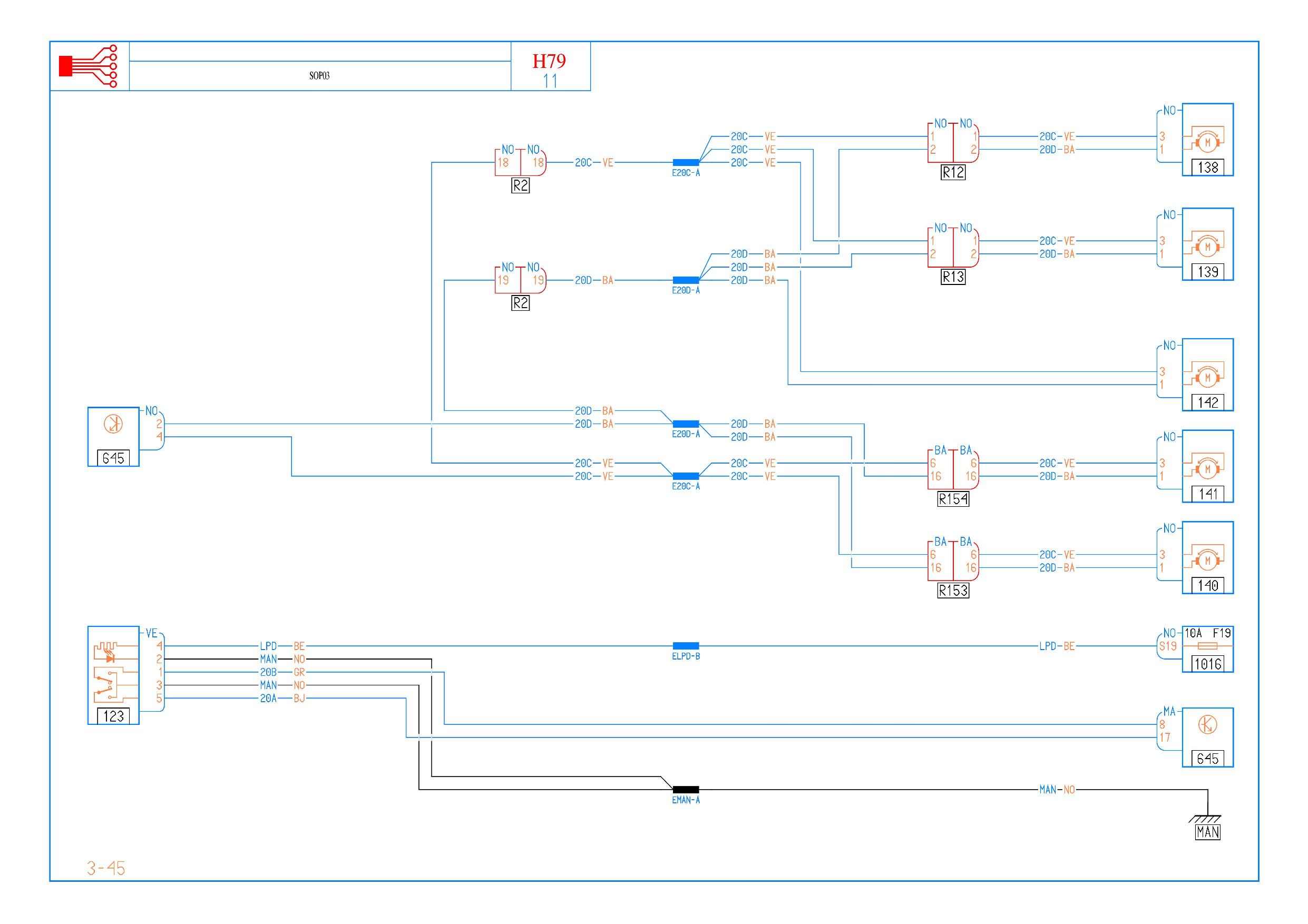

Вот смотрю я на схемы центрального замка и одна мысль не дает мне покоя. Обратите внимание, на первой схеме, активатор блокировки водительской двери включен отдельно от остальных.

Схема1

Схема2

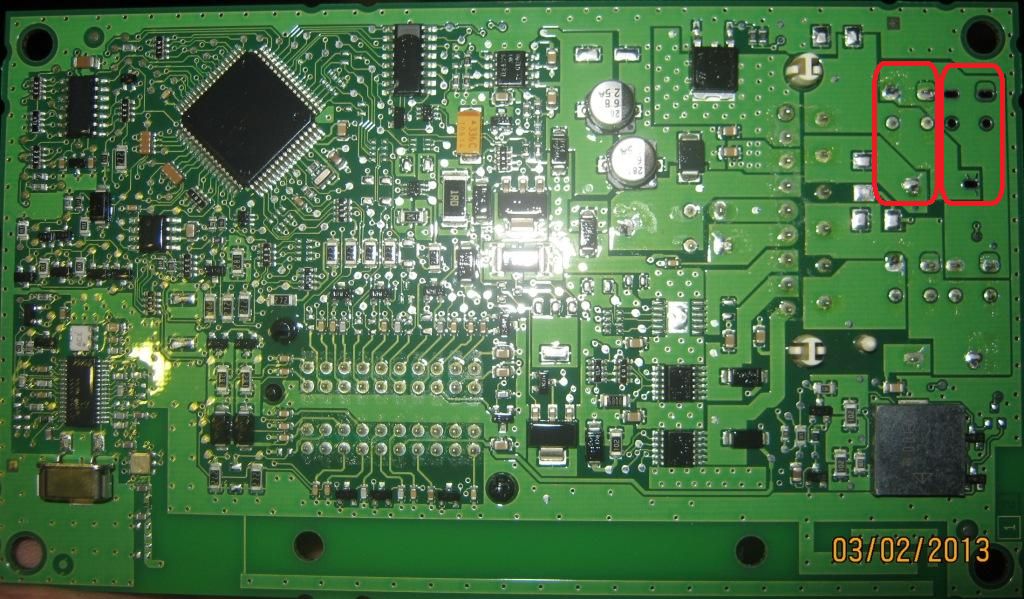

А теперь взглянем на плату ЦЭКБС. Слева стоит реле ЦЗ, а второго рядом нет. Что-то мне подсказывает, что есть возможность реализовать раздельное отпирание дверей штатным ключом.
Жаль не хватает времени изучить этот вопрос.

сова · 09.03.2015, 14:52

Цитата:

Сообщение от сова

мигания светодиода в момент переключения более длинные и избавиться от них не удается.

Цитата:

Сообщение от dg972

На сколько длинные? RC-цепь не поможет?

Вместо того, чтобы сочинять какие-то фильтры, решил я заменить обычный компаратор на микроконтроллер. Компаратор в нем есть встроенный, программно можно любую задержку организовать и индикацию можно сделать мигающей.

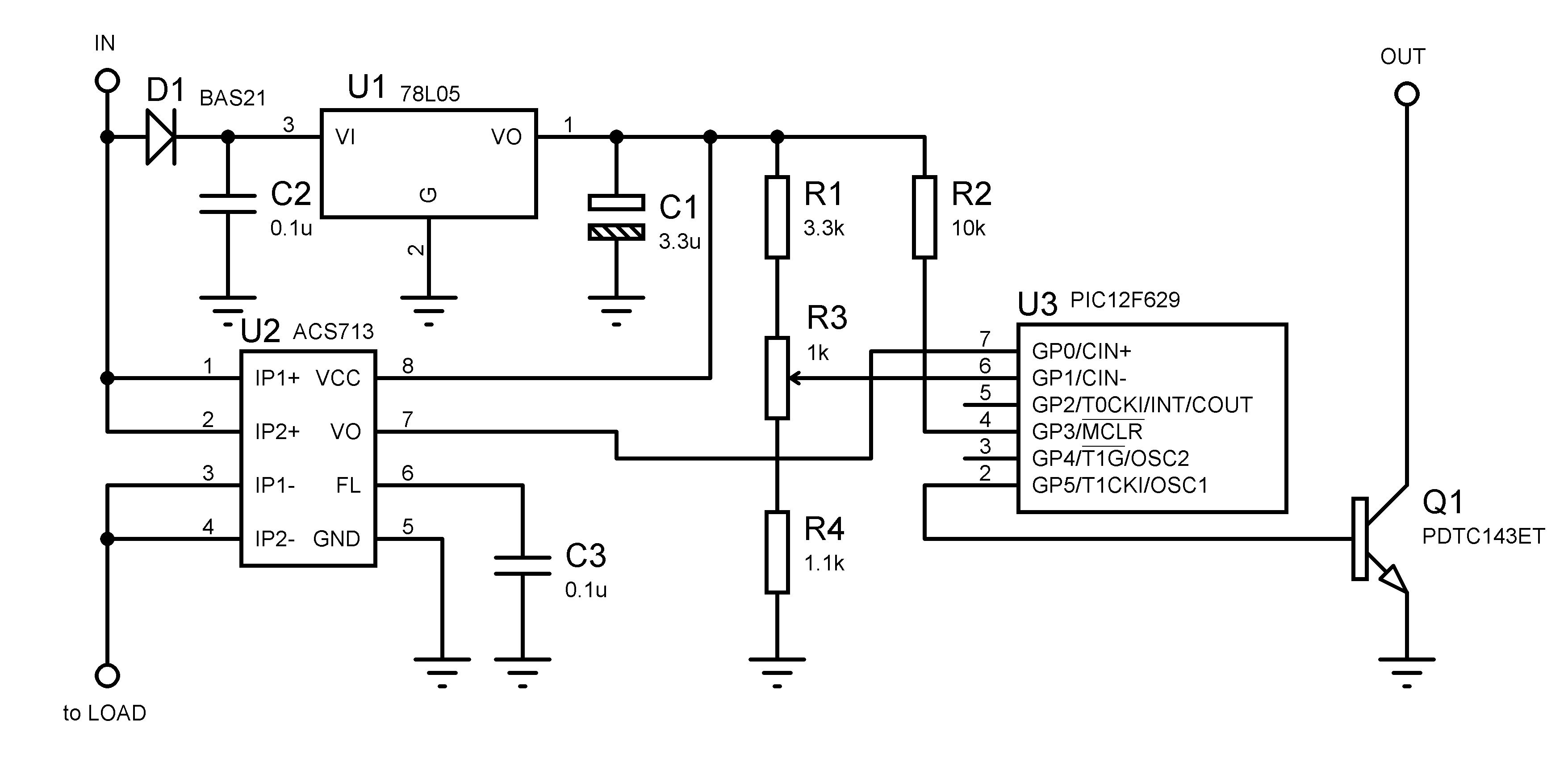

Вот, что получилось.

Прошивка микроконтроллера

Вход (IN) - к выключателю стоп-сигнала
Силовой выход (to LOAD) - на лампы.
Выход индикации (OUT) - к выключателю ручника.
Порог срабатывания задается подстроечным резистором R3. При указанных на схеме номиналах сопротивлений, ток срабатывания регулируется в пределах от 2,5 до 7 ампер.
Индикация включается если напряжение на входе компаратора сохраняется на уровне ниже опорного в течении 0,3 секунд, чего вполне достаточно для фильтрации помех.

Если вдруг перегорит хотя бы одна из ламп стоп-синала, контрольная лампочка стояночного тормоза начнет мигать при при нажатии на педаль.

Остается вопрос в каком месте подключать непосредственно в машине. Можно в районе разъема R2, но провод ручника проходит мимо этого разъема, да и доступ туда не очень удобный. Наверное проще будет силовую цепь врезать под левым порогом, а массу и индикацию протащить под ковром к ручнику.

aca300 · 09.03.2015, 15:30

Ё моё! Вот "головы" на форуме....
Юр, так и не понял функционал устройства. Контроллер (индикатор) перегорания ламп?

сова · 09.03.2015, 15:48

Цитата:

Сообщение от aca300

Контроллер (индикатор) перегорания ламп?

Ну да.

СЭР ЮРИЙ · 09.03.2015, 16:43

Цитата:

Сообщение от YuriyVZ

В общем, на иммобилайзер бесполезно надеяться.

Именно так, это уже дано просто игрушка. И способ выкачивания денег из клиентов.
http://ru.aliexpress.com/wholesale?S...9053941&page=3
Транспондер чип продается кучками для всех иммобилайзеров сразу. Т5 ID20

dg972 · 09.03.2015, 17:49

Цитата:

Сообщение от aca300

Ё моё! Вот "головы" на форуме....
Юр, так и не понял функционал устройства. Контроллер (индикатор) перегорания ламп?

Да, Юр, это грандиозно!

Цитата:

Сообщение от сова

Остается вопрос в каком месте подключать непосредственно в машине.

Ну, в моей - после блинкователя СС под задней сидушкой...

сова · 09.03.2015, 19:02

Цитата:

Сообщение от dg972

Ну, в моей - после блинкователя СС под задней сидушкой...

Дим, блинкователь с какой частотой мигает? Лампа там обычная или светодиодная?

dg972 · 09.03.2015, 21:13

Цитата:

Сообщение от сова

Дим, блинкователь с какой частотой мигает? Лампа там обычная или светодиодная?

http://duster-clubs.ru/forum/showpos...&postcount=404

dg972 · 19.03.2015, 23:16

Ребята, помогите найти на форуме фото салонного блока предохранителей и подкапотного коммутационного блока.

aca300 · 20.03.2015, 06:55

Цитата:

Сообщение от dg972

Ребята, помогите найти на форуме фото салонного блока предохранителей и подкапотного коммутационного блока.

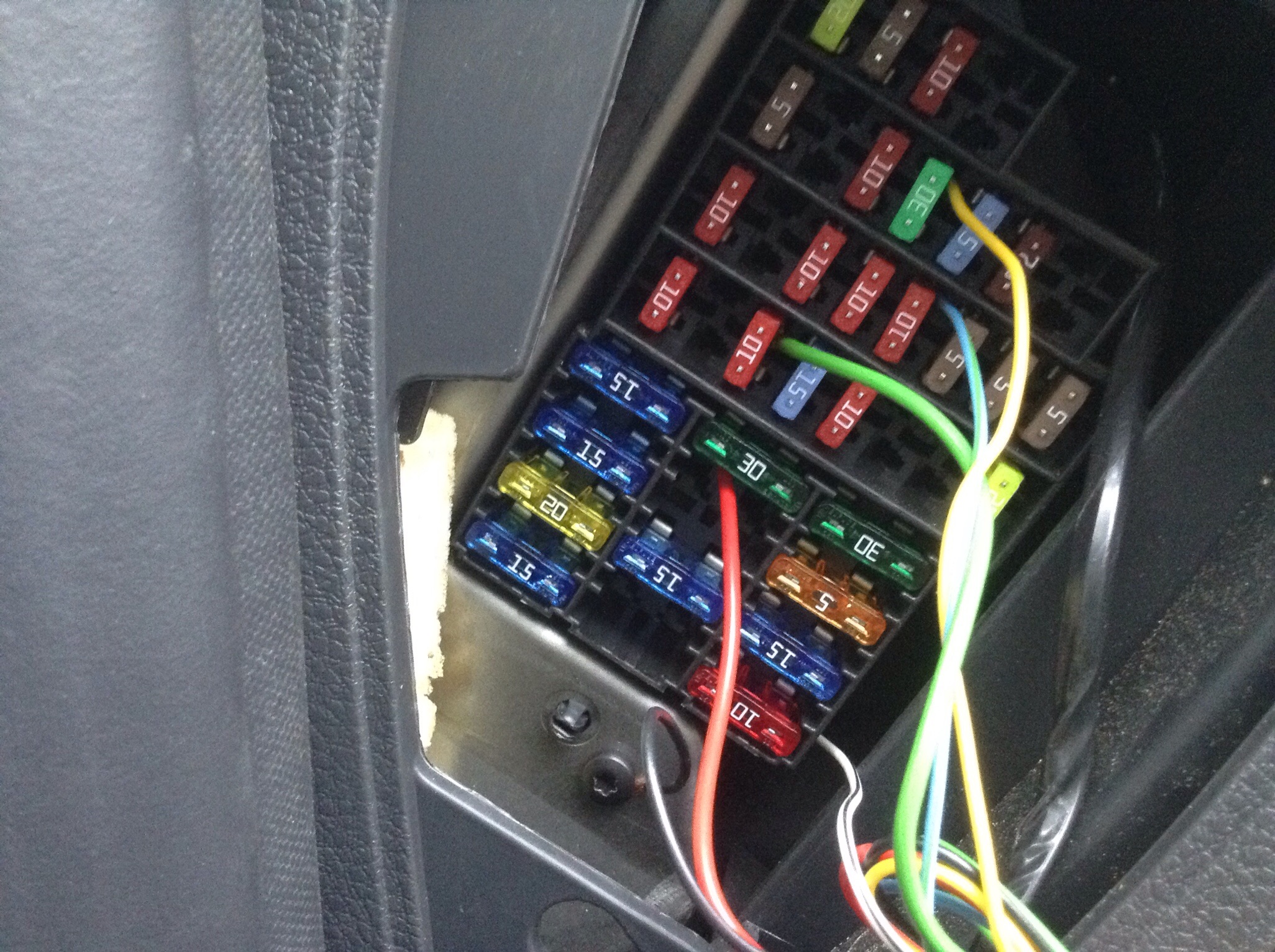

Такое? Или снятого с авто?
