Так как мы уже имеем пересвеченые кнопки, панель приборов, "шайбу" управления полным приводом и так по мелочи, пересвечиваем штатную магнитолу.
Снимаем серебристую окантовку центральной консоли поддев ее снизу

Снимаем панель центральной консоли с середины (для правильного снятия требуется предварительно снять декоративную накладку вокруг центральных воздуховодов).

Расстыковываем разъемы подключения кнопок аварийной сигнализации и управления центральным замком нажав на фиксаторы

Ключом торкс 15 откручиваем 4 самореза крепления штатного головного устройства

Расстыковываем разъемы на магнитоле нажав на фиксаторы (к сожалению данных фоток нет)...
И магнитола у нас в руках, дальнейшие процедуры в домашних условиях...

Аккуратно снимаем ручку управления (тянется на себя)

Аккуратно отжимаем фиксаторы по периметру лицевой панели снимаем ее

Отвернув несколько винтов снимаем плату (здесь требуется определенная аккуратность, к дисплею не прикасайтесь, что бы потом не вытирать)

Снимаем, э-э-э... как называется резинка с кнопками не помню... Снимается просто...
Отпаиваем и отгибаем фиксаторы крепления рамки экрана к плате (в данном случае отпаивать пришлось одно крепление, остальные были просто зафиксированы изгибом и толком не припаяны). Очень нежно снимаем липкую ленту фиксирующую шлейф, расстыковываем конец шлейфа в разъеме и снимаем панель с рамкой

На плате в качестве подсветки использованы светодиоды smd с типоразмером 0805, перепаиваем светодиоды (12 шт. белые - подсветка ЖК экрана, 4 шт. красные - подсветка "крутилки", 1 шт. красный - кнопка power, 1 шт. красный - кнопка выталкивания диска, 2 шт. красные - уголки ловителя диска, 16 шт. белые - кнопки управления). Всего 36 штук.

Собираем в обратной последовательности (для того чтобы поставить резиновые накладки нужно с наложить ее и с оборотной стороны платы потянуть за резиновые фиксаторы) и наслаждаемся результатом...

PS параллельно заменили разъем USB сломанный ребенком...

[МЕДВЕЖ]

Skipper-Влад,Влад. Классно!Молодца!!!

[Skipper-Влад]

МЕДВЕЖ, Спасибо Андрей

[Velobaiker (Balu)]

Влад, срочно совет, что за провод желто-зеленый в черной оплетке под задней сидушкой проходит от правого жгута к левому, видно что не штатный, как показалось, идет под вдоль кузова пассажирских дверей, короче я за него сегодня нечайно сильно дернул, нарушилась черная оплетка, на что он влияет не понял пока? Если доп, то что может быть?

[Skipper-Влад]

Сообщение от Velobaiker (Balu)

видно что не штатный... Если доп, то что может быть?

Сзади только парктроник...

Сообщение от Velobaiker (Balu)

провод желто-зеленый

Судя по цвету должна быть "земля" (минус), не припоминаю в жгуте проводов на бензонасос и заднюю оптику подобных цветов...
Сергей, у тебя какие приблуды стоят, типа: камера заднего вида, парктроник, отдельная кнопка на открытие 5 двери, дополнительное освещение в багажнике?

[Skipper-Влад]

Давно пытаюсь найти подходящий вариант установки подсветки ног и зоны посдки при открытии дверей... Светодиодная лента, хм... это уже проходили, не хочу колхозить... Была идея сделать модули самостоятельно... Сегодня в магазине наткнулся вот на такие (см. вложение), ИМХО как раз будут к месту... Пытаюсь найти в Поднебесной, пока пусто
ЗЫ нашел только здесь http://www.eraworld.ru/ru/catalog/sv...i/led-modules/

[Sapsan]

Влад, я думаю нужно смотреть на митьке. Либо инет перепахивать. А чем тебе лента не нравится как у меня? Она под силиконом.

[Skipper-Влад]

Сообщение от Sapsan

А чем тебе лента не нравится как у меня? Она под силиконом.

Саша, была у меня лента с RGB диодами и контроллером управления на логане...




не в этот раз не хочу ленту ставить, хочется качественных светильников...

[Velobaiker (Balu)]

Skipper-Влад, Парктронник, он наверное? Едрён, походу я его порвал...только приехал домой и вспомнил что что то перестало пищать при включении задней скорости...

[Velobaiker (Balu)]

Влад, ещё вопрос, из-за чего магнитола тупо может не включится при включении зажигания, выключаешь зажигание минуты на три, сново включаешь и всё работает, этот глюк бывает редко, но бывает в самые нежданные ситуации, это заводской брак, прошивка или что то где то отходит, не скажешь своё мнение?

[Skipper-Влад]

Сообщение от Sonar

как и чем крепили светодиод в самой приборке в ответстии GAS? клеили, заливали эпоксидкой или еще как-то?

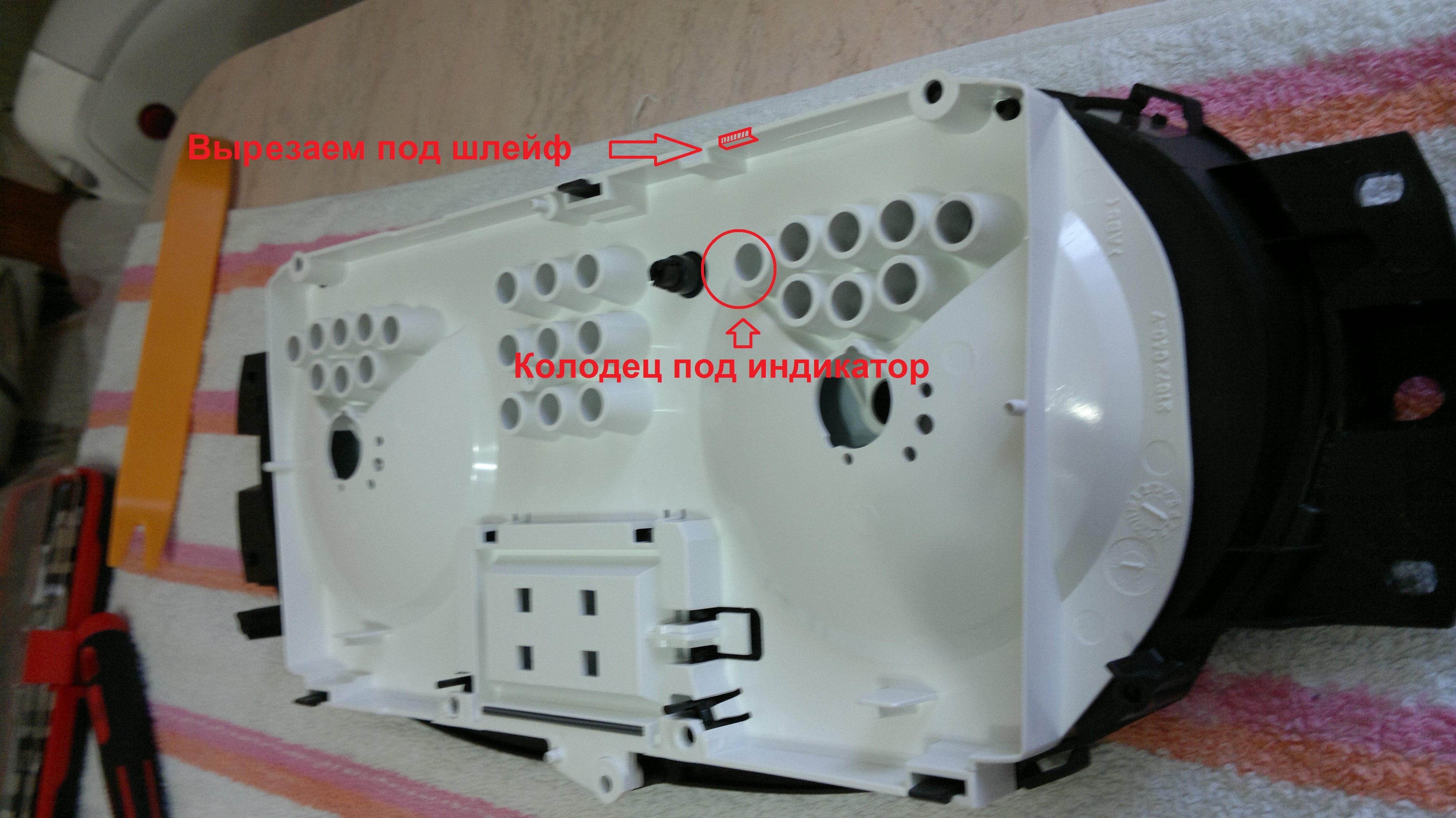

Ни чем не крепил, он просто вкладывается в колодец (высоты колодца достаточно)

Сообщение от Sonar

есть вообще смысл его (светодиод) менять на smd 5050 3-хцветный?

На мой взгляд с RGB smd5050 светодиодом заморачиваться - это искать себе трудности и занятие... Дело в том что:
1. Прямое падение напряжения на светодиодах (в корпусе светодиода установлено три кристалла - красный, синий, зеленый) у того что в комплекте и smd5050 разное, следовательно имеются отличия в токах и мощности...
2. На плате приборной панели имеется место под установку светодиода 3528 с одним кристалом, следовательно под 5050 необходимо изготовить макетную печатную плату...
3. В любом случае от светодиода тянуть провода до КК, ведь на приборке нет этих цепей (сигналов)...

Сообщение от Velobaiker (Balu)

Влад, ещё вопрос, из-за чего магнитола тупо может не включится при включении зажигания, выключаешь зажигание минуты на три, сново включаешь и всё работает, этот глюк бывает редко, но бывает в самые нежданные ситуации, это заводской брак, прошивка или что то где то отходит, не скажешь своё мнение?

ИМХО глюк магнитолы, встречались иногда подобные проблемы в приборах, как правило связано с электролитическими конденсаторами (какой то из кандеров высох ИМХО)...

[progon]

Сообщение от Skipper-Влад

Ни чем не крепил, он просто вкладывается в колодец (высоты колодца достаточно)


На мой взгляд с RGB smd5050 светодиодом заморачиваться - это искать себе трудности и занятие... Дело в том что:
1. Прямое падение напряжения на светодиодах (в корпусе светодиода установлено три кристалла - красный, синий, зеленый) у того что в комплекте и smd5050 разное, следовательно имеются отличия в токах и мощности...
2. На плате приборной панели имеется место под установку светодиода 3528 с одним кристалом, следовательно под 5050 необходимо изготовить макетную печатную плату...
3. В любом случае от светодиода тянуть провода до КК, ведь на приборке нет этих цепей (сигналов)...

ИМХО глюк магнитолы, встречались иногда подобные проблемы в приборах, как правило связано с электролитическими конденсаторами (какой то из кандеров высох ИМХО)...
