[Skipper-Влад]

Для пересвета и изготовления люстр плафонов освещения самостоятельно изготавливал печатные платы:

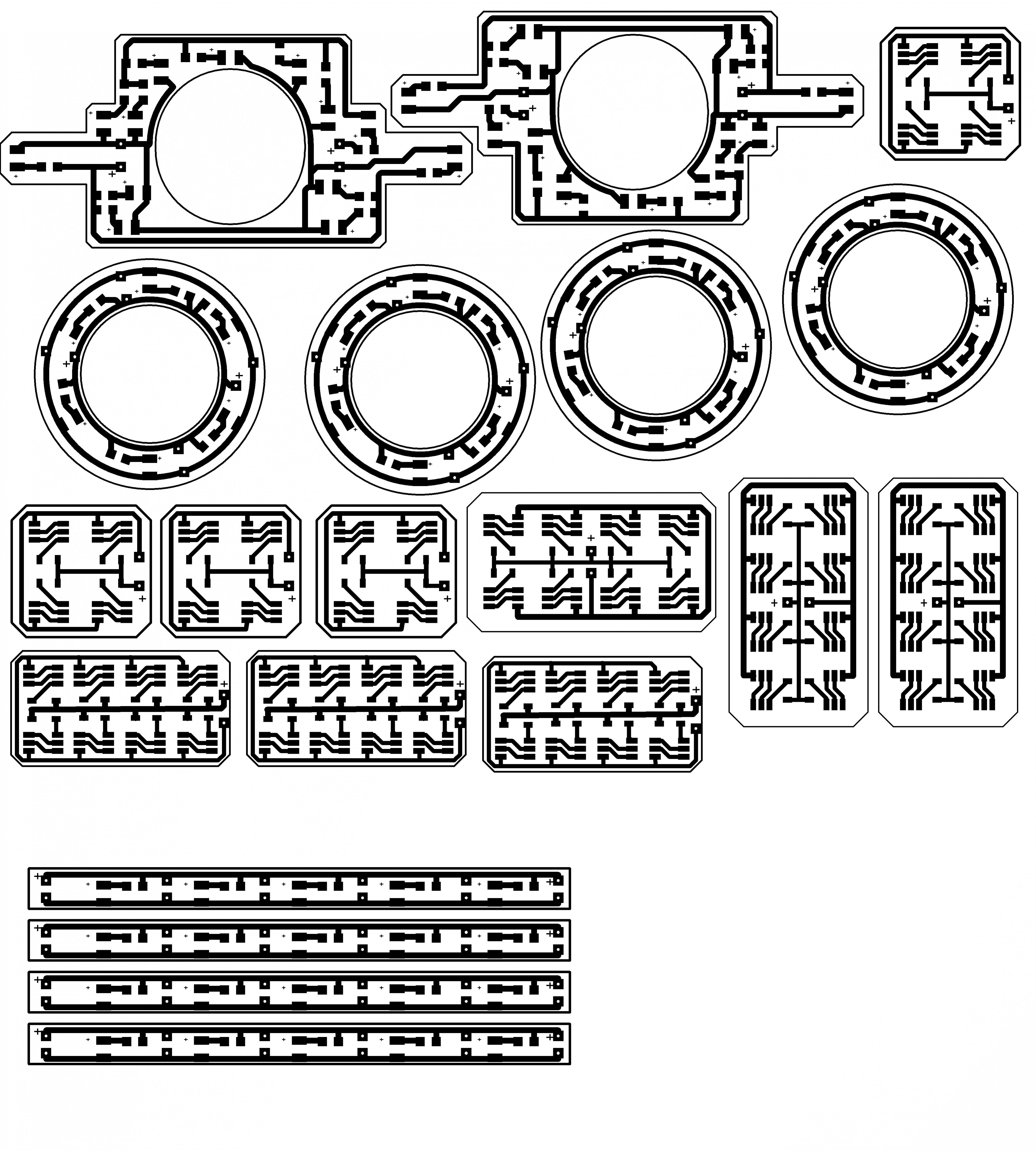

1. Разрабатываем плату (я делал в Sprint-Layout, кому в чем удобно). Пример создания макросов элементов и обрисовка в Sprint-Layout печатных проводников описывал в сообщении Плафон салонного освещения. Часть I
2. Сохраняем в необходимом для нас формате (я использовал *.bmp Ч/Б и разрешением 1200)
. Файл готов.

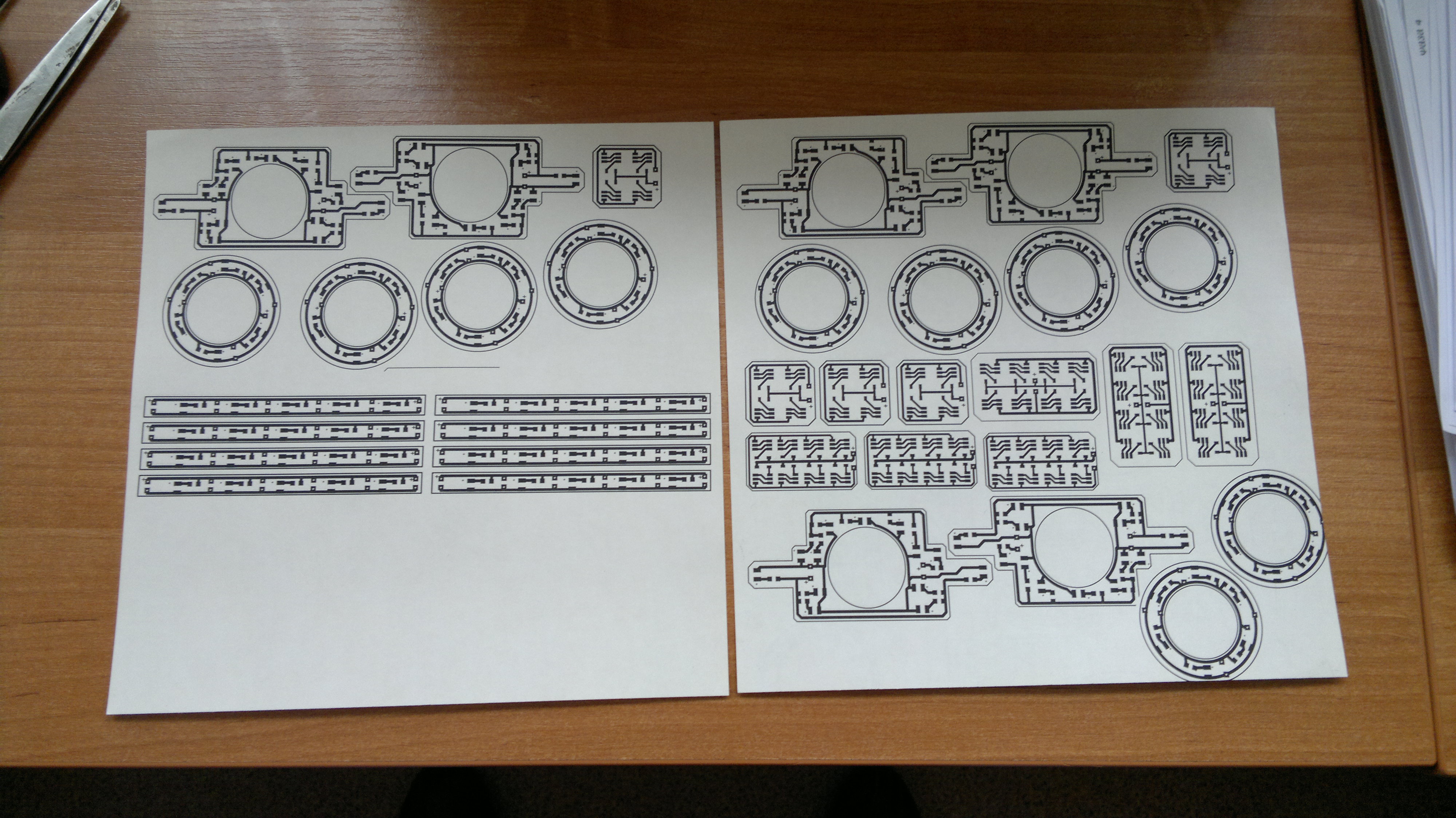

3. Пробовал печатать на мелованной бумаге и термочувствительной для факсимильных аппаратов, но наилучший результат получил при использовании подложки от самоклеющейся бумаги "ORACAL" - вложение 2.
Печатаем нашу картинку (имеется поправка, перед печатью лучше отзеркалить изображение - это можно сделать в большинстве программ работающих с изображениями или в том же Sprint-Layout) на гладкую сторону подложки на лазерном принтере (при печати задаем максимальную контрастность и насыщенность - "льем" краску не жалея). Полученные картинки зрительно анализируем на предмет дефектов печати и при необходимости перепечатываем.

4. Подготавливаем фольгированный текстолит (я использую односторонний, так как платы не сложные и заморачиваться с совмещением переходных отверстий двух сторон не хочется). Для люстр и плоских плат использовал толщиной 0,5 мм, для плат которые требуется изгибать использую 0,2 мм. Фольгированный текстолит требуемого размера тщательно зачищаем наждачной бумагой, обезжириваем - вложение 4.

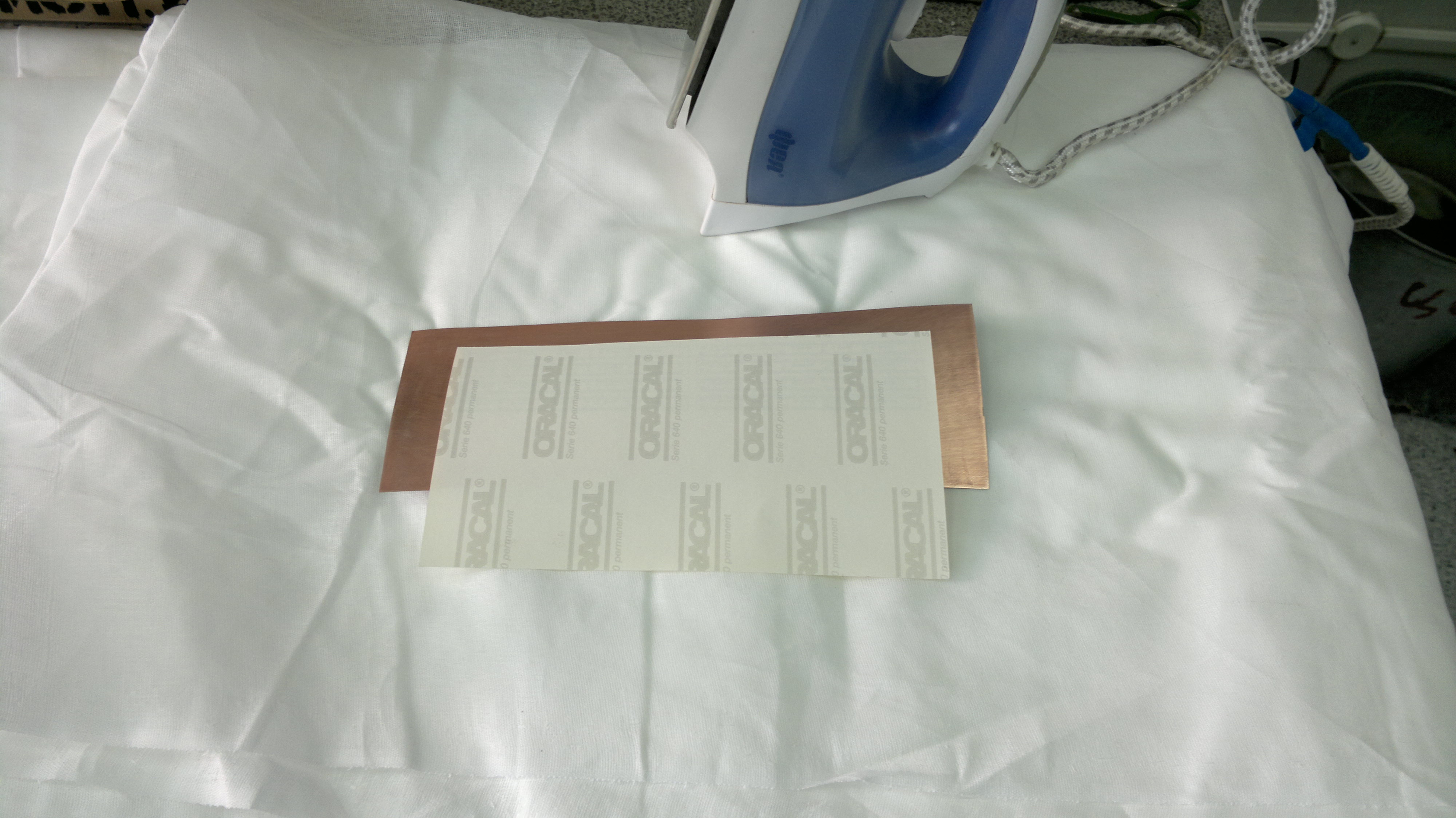

5. Приступаем к переносу изображения. Накладываем подложку с распечатанным изображением на фольгированную основу текстолита (подгибаем края бумаги за край текстолита, для того чтобы в самый момент бумага не съехала и не исказило изображение). Сделанный бутерброд хорошо проглаживаем утюгом (утюг желательно предварительно нагреть) - вложение 5.

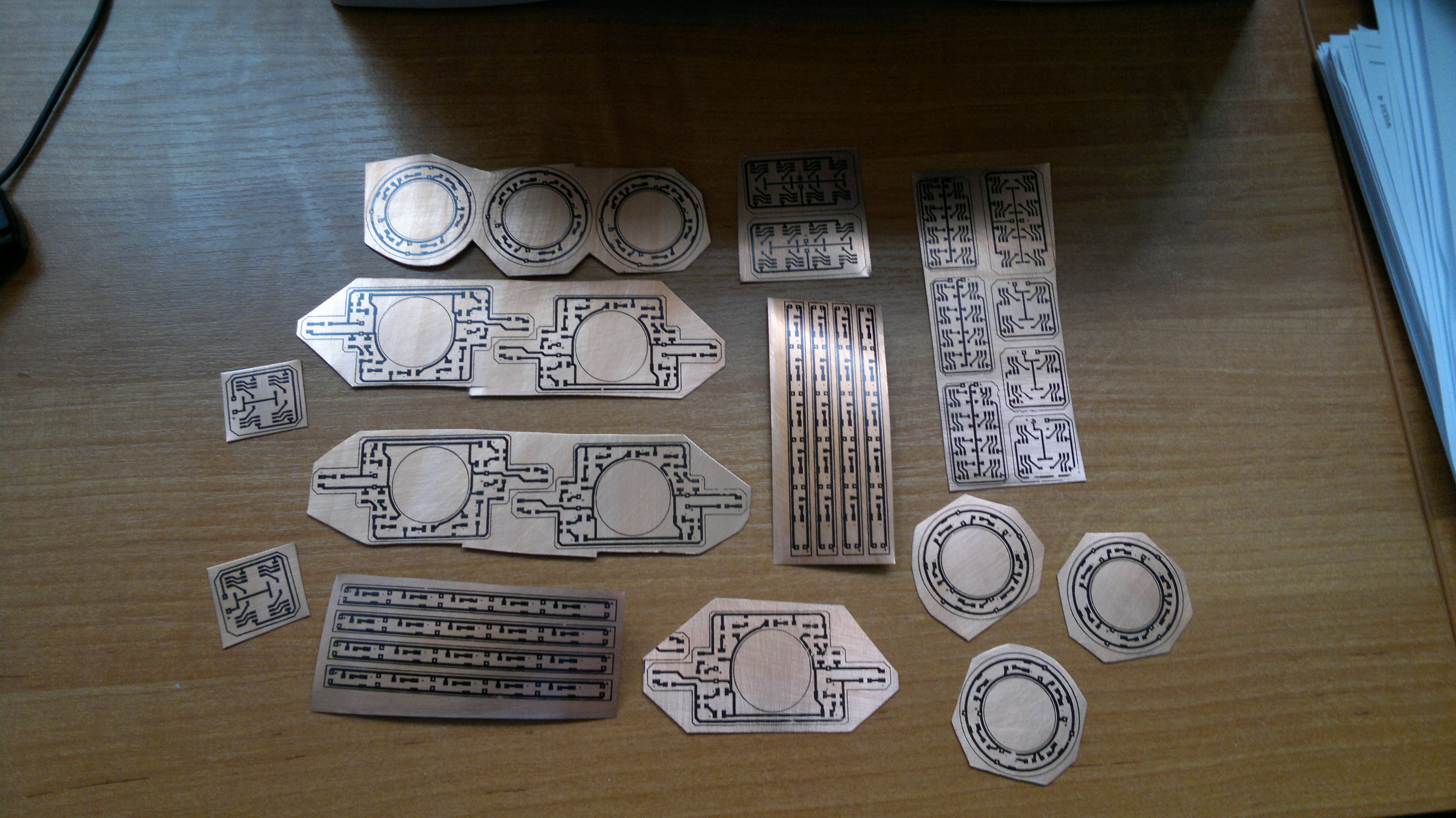

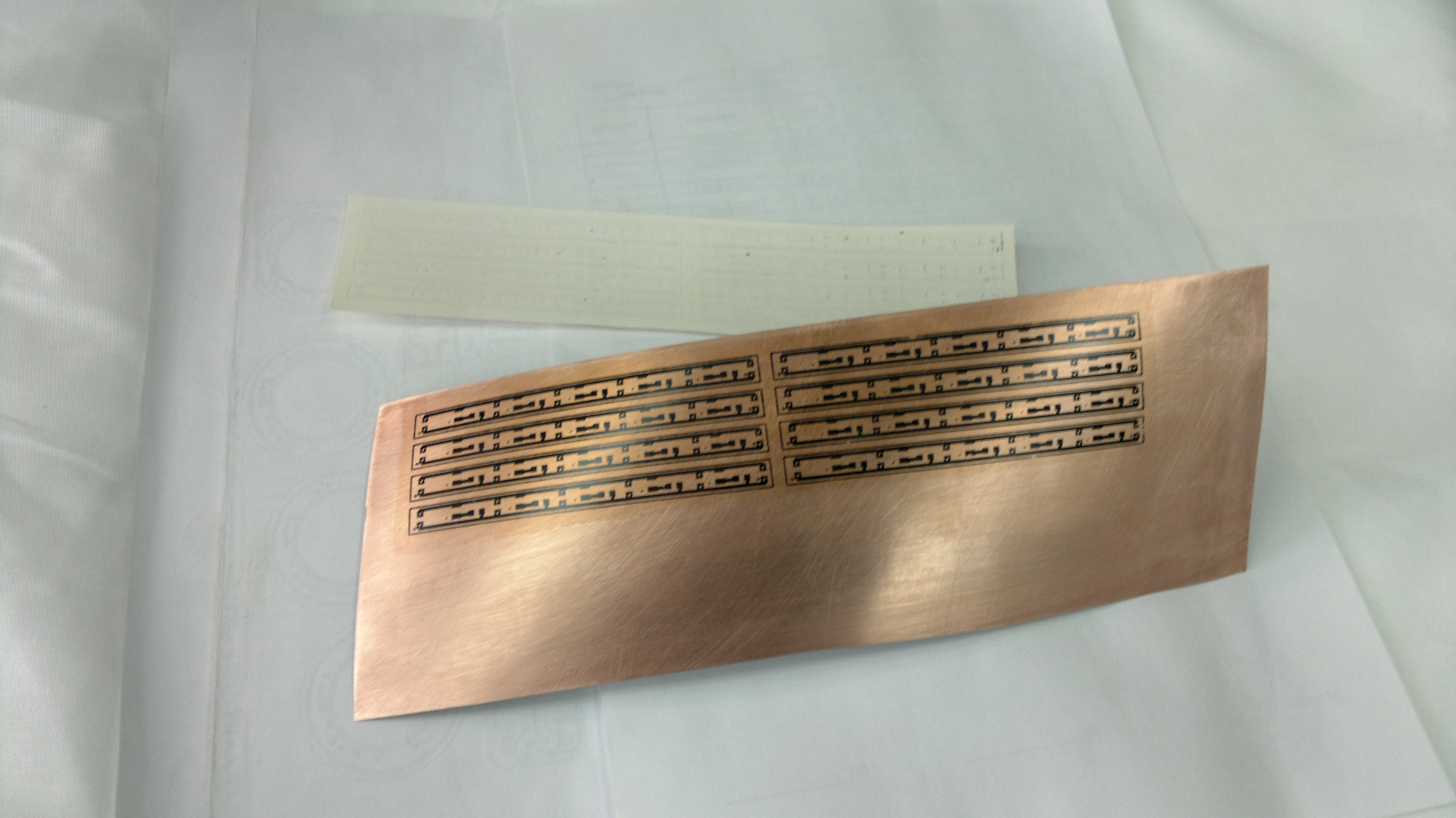

6. Даем бутерброду остыть после проглаживания и аккуратно отделяем подложку от текстолита. В результате краска нанесенная на бумагу перенесется на медную фольгу текстолита (так как на фото фольгированный текстолит толщиной 0,2, то он от температуры немного скрутился, выпрямляется он на раз, два)

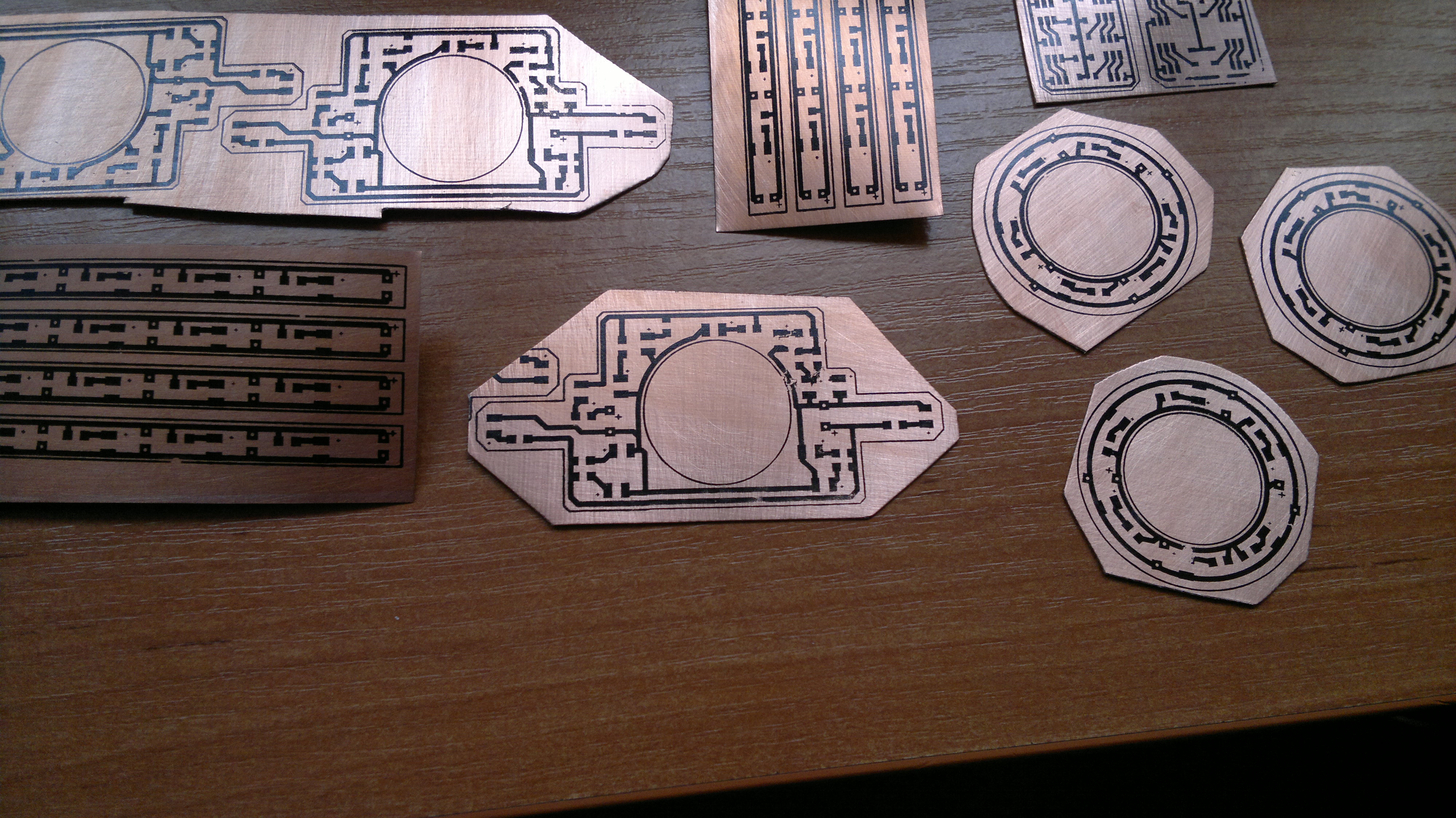

7. Осматриваем наши платы на качество переноса изображения, при необходимости подправляем маркером (я нарезал платки по отдельности, так как использовал емкость для травления небольших размеров)

8. Готовим раствор для травления:
- принято готовить исходя из пропорции 1/3 (1часть железа на 3части воды)
- раствор следует готовить в термостойкой неметаллической емкости, в которую наливается вода с температурой 50-70оС (проверить очень просто, тактильно, если руку в воде держать не можете значит ее Т>70оС). Предпочтительней использовать кипяченую воду, на крайний случай пойдет и горячая из под крана. Вообще по уму нужно использовать дистиллированную, но на практике ни кто этим не заморачивается так как разницы по большому счету нет.
- хлорное железо необходимо высыпать в воду (не наоборот!!!). Добавлять его следует малыми порциями, по пол чайной ложки за раз (помним что металлические предметы при работе с хлорным железом не используем, а то ложку закосячите потом жена заругает ), непрерывно помешивая раствор. При растворении каждой порции вода будет нагреваться, достаточно бурная реакция (осторожней все бурлит и шипит!).
- при растворении будут над поверхностью воды выделяться пары, крайне не рекомендуется их вдыхать!!! На растворение придется затратить минут 20 (тут все зависит от объемов), зато железо растворится полностью и не осядет на дно черной коркой, также не произойдет вскипания раствора, расплавления тары, у вас не лопнет
3х банка и линолеум на кухне менять не придется . Так что торопиться не надо, быстро только ....
- после чего необходимо дать отстояться раствору минут через 20 в нем начнет оседать гидроксид железа(ржавчина), который всегда содержится в порошке хлорного железа и который препятствует травлению. Лучше дать раствору отстояться ночь, на дно емкости осядет всякий мусор которого в хлорном железе бывает немало. После чего нужно профильтровать раствор в чистую тару в которой он собственно потом и будет храниться, раствор можно запросто хранить в пластиковой бутылке(хлорное железо в виде раствора может храниться сколь угодно долго).

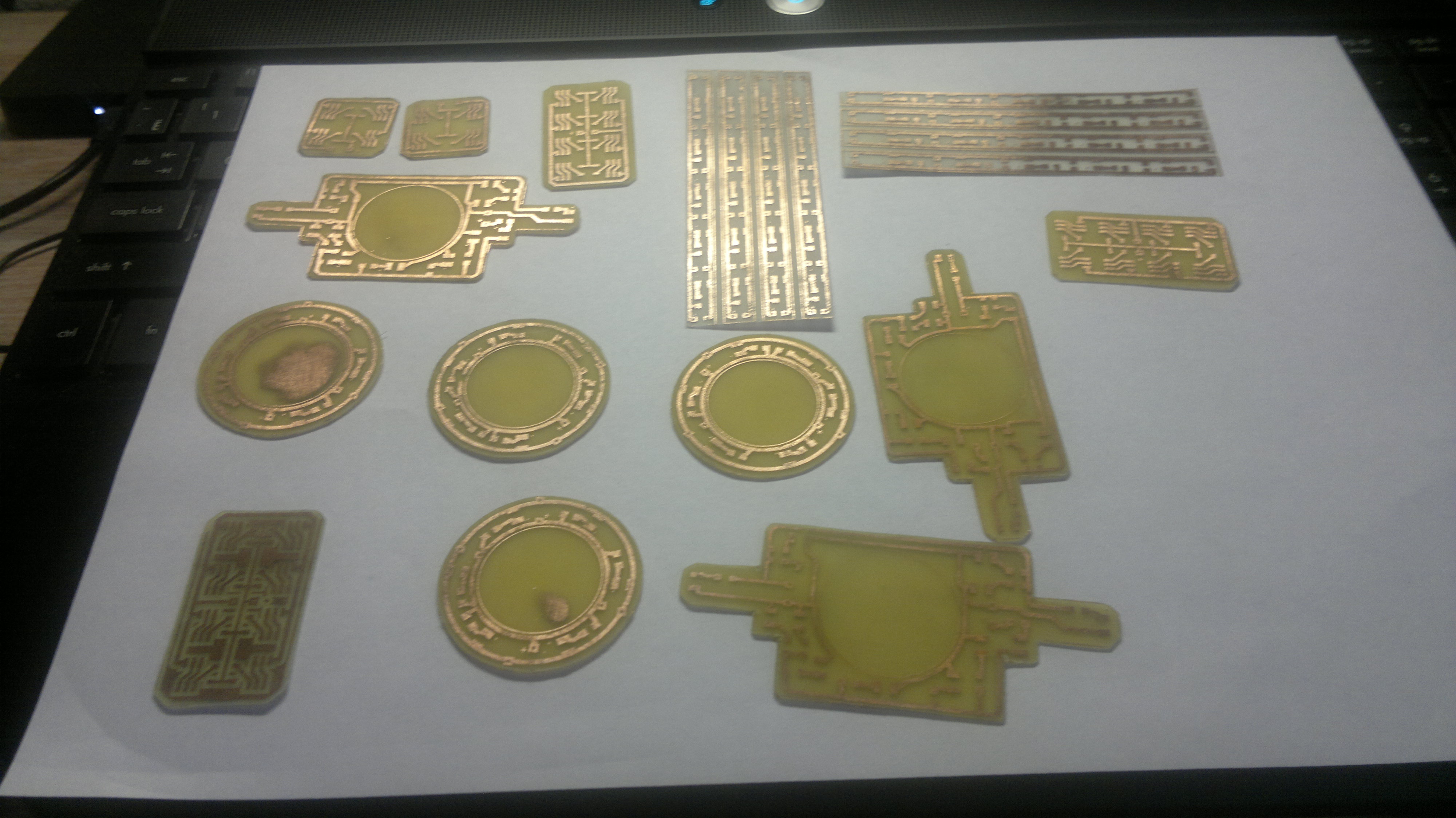

9. Наливаем раствор в пластиковую емкость (раствор подогреваем в водяной бане - емкость с раствором ставим в другую металлическую емкость с водой и на плиту) и приступаем к травлению. После травления зачищаем краску наждачной бумагой обрезаем излишки текстолита и получаем печатные платы.

10. Далее будет процесс сверления отверстий и облудка печатных проводников и контактных площадок.
11. Облудить можно простым и доступным способом:
- берём металлическую ёмкость, желательно с плоским дном, наливаем в неё немного воды, добавляем примерно половин или чайную ложку лимонной кислоты, ставим ёмкость на средний огонь и ждём закипания воды. Для ускорения процесса можно брать сразу кипяток.
- после закипания воды, когда сплав расплавится – опускаем в жидкость плату. Для начала можно её опустить проводниками вверх, чтобы медь лучше прореагировала с кислотой. Я же сразу опускал плату проводниками вниз. Также в любом случае нужно дать плате прогреться.
- немного пошаркать так платой по дну, немного постучать по ней и можно переворачивать, чтобы убрать излишки сплава.
- чтобы более равномерно распределить сплав розе по плате и убрать его излишки применяется палочка с ватным тампоном на конце или кисть. Тампоном нужно несколько раз провести по дорожкам, как кисточкой, но с небольшим нажимом. Очень удобно так обрабатывать плату, если к ней будет привязана нитка, так и извлекать легче и при операциях не понадобиться вторая палочка.

[Aargh68]

Однако, Влад, я начинаю понимать, почему индийским товарищам приходиться обходиться без тебя! На месте твоего шефа я бы тоже их "послал"!!!

[Skipper-Влад]

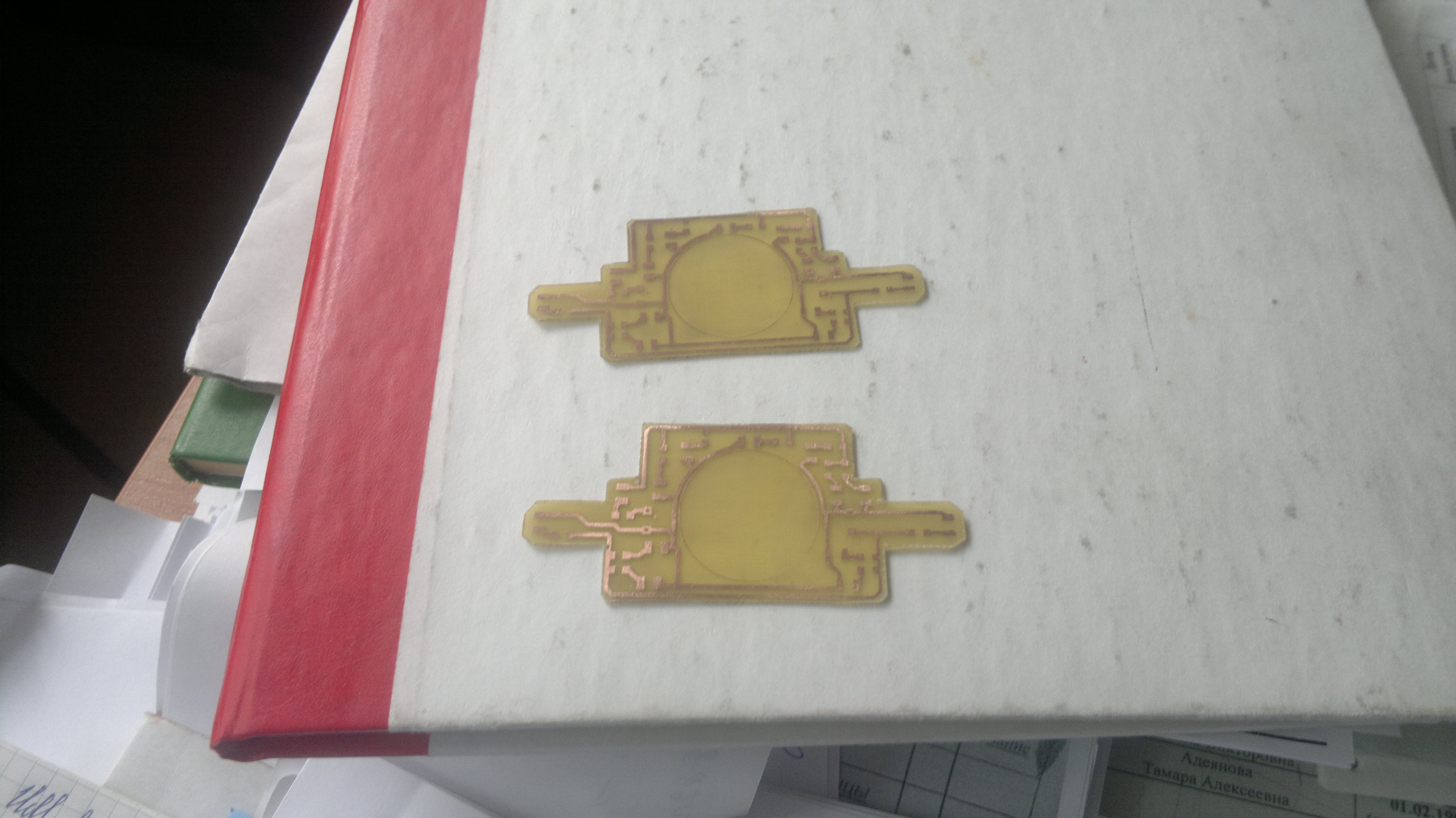

В одной из плат допустил ошибку (забыл провести одну связь). Легко исправил установив перемычку...

[dg972]

Skipper-Влад, про подсветку карманов дверей не думал?

[Skipper-Влад]

Сообщение от dg972

про подсветку карманов дверей не думал?

нет, ИМХО не к чему...

[madmaxxx73]

Сообщение от Skipper-Влад

Начитавшись форумов, решил заменить штатную 4WD на Китайскую 4х4...

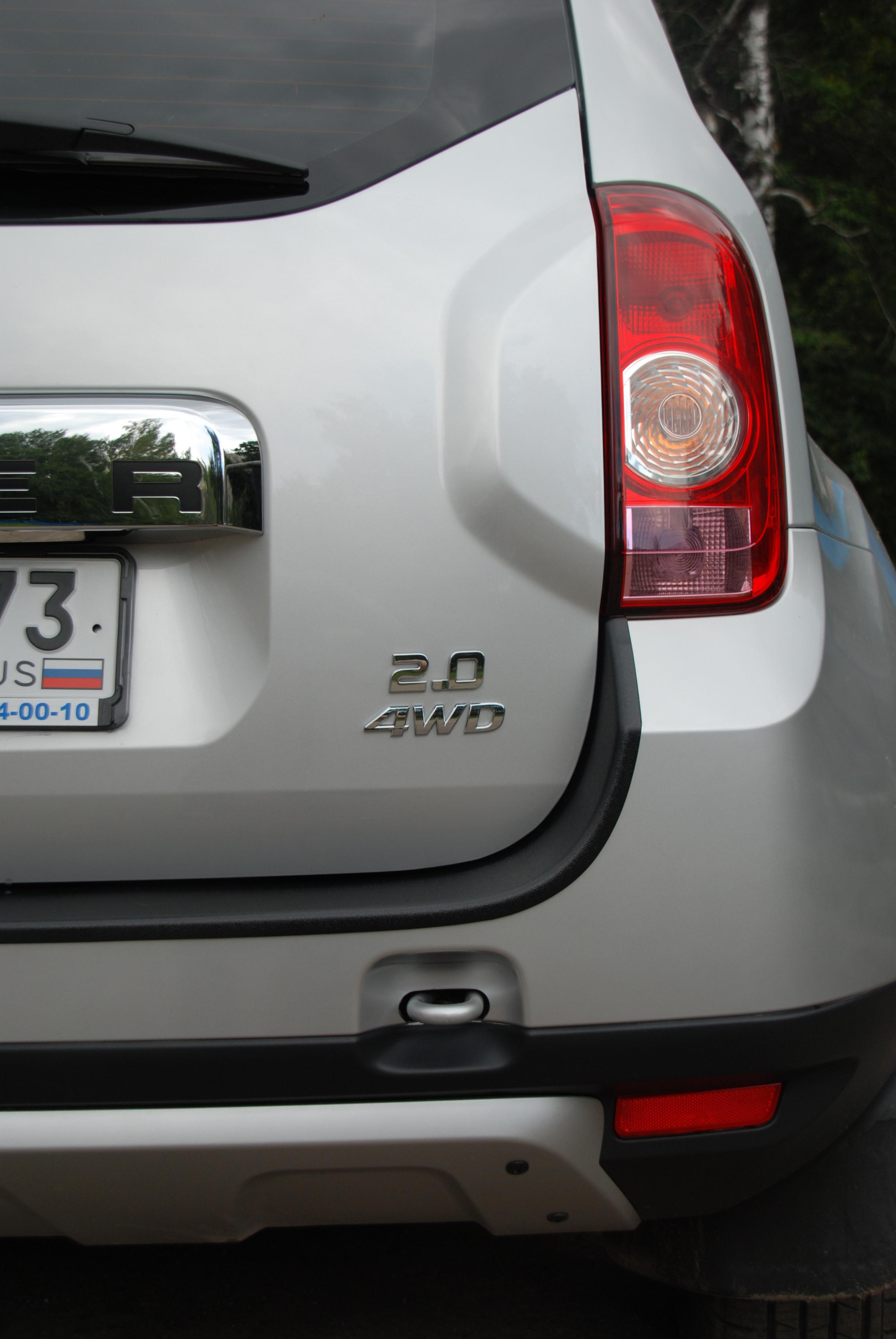

А я приклеил 4WD от Хундай ix35, вот

[madmaxxx73]

Сообщение от dg972

Да, Q2 гомно полное

Вы не тот Q2 покупаете (CARCAM - это подделка), нужно брать KAPKAM Q2 от Питерской фирмы KAPKAM:
http://carcam.ru/carcamq2.html
А сайт у них действительно пишется CARCAM.
Кстати, доставка после проплаты на карточку - следующий день автобусом из Чебоксар.
А еще у настоящего КАРКАМа есть встроенный видеоредактор и возможность записи флэшки "для протокола", т.е. встроенная память на 3 минуты, у остальных фирм этого нет

Sorry за флуд

[Skipper-Влад]

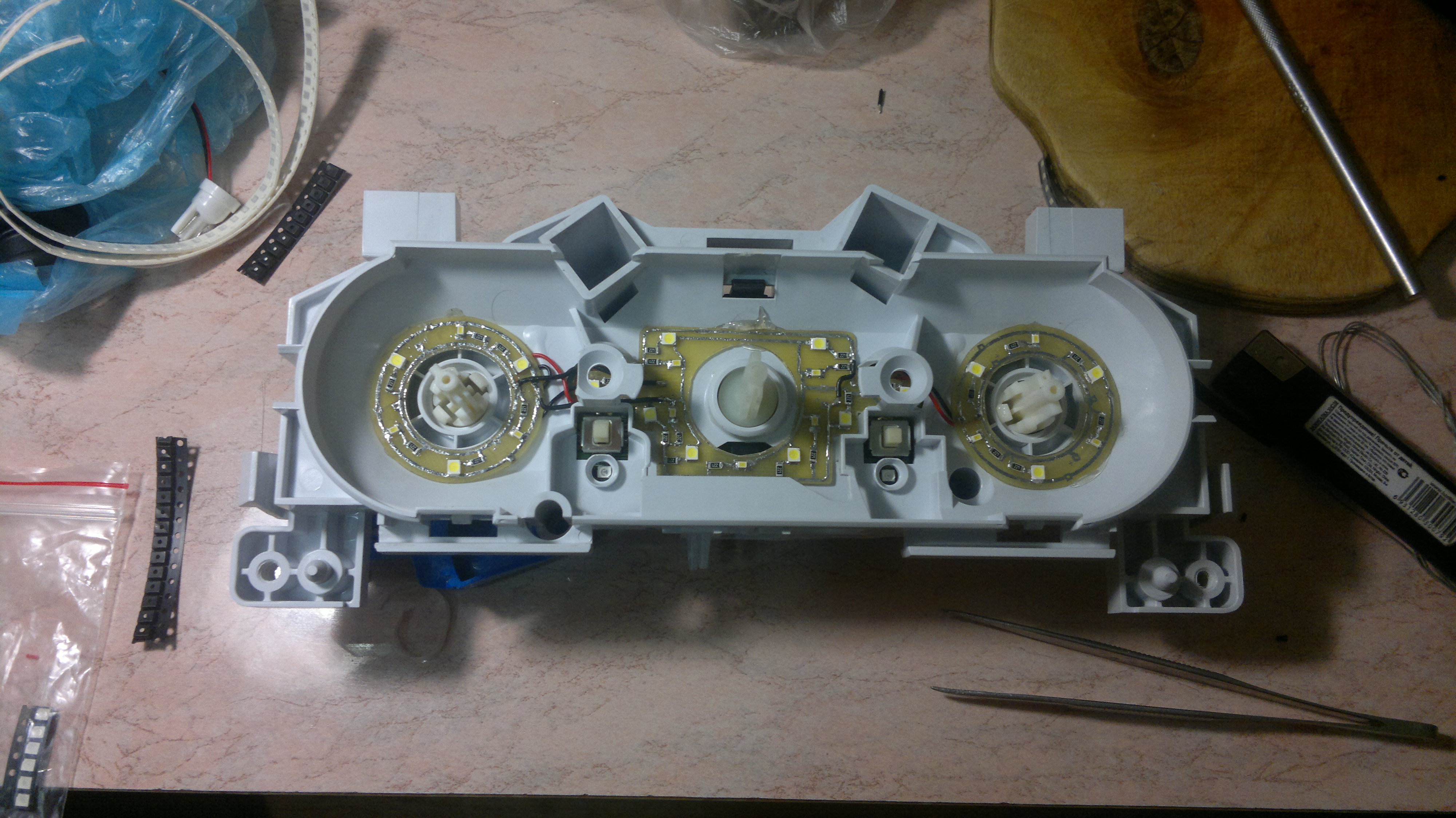

С блоком управления климатической установкой для себя определился, знаю где и что расковырять... Часть символов не подсвечивается (требуется вырезать элементы из основания...) Символы направления воздушным потоком требуется переделать в белый...
Данный образец возвращаю в штатное состояние до принятия решения хозяином...

[Valera]

по хорошему-там надо 2 перегородки сломать, либо ставить светодиоды на ножках...
недавно делал
на штатном скине.

жёлтый корпус-светофильтр ручек "выдувает" весь синий светофильтр на скине.

[Skipper-Влад]

Valera, У меня имеется идея по ручкам, но со временем туго...
Если в сентябре еще недельку отпуска дадут, попробую сделать...
Валера имеется вопрос по поляризационной пленке (той которая стоит в ЖК реношек).
Что будет если пленку повернуть обратной стороной?

[dg972]

Я вместо ламп хочу светики поставить, а с таким цоколем нет.

[Skipper-Влад]

Сообщение от dg972

Я вместо ламп хочу светики поставить, а с таким цоколем нет.

Дима, а такой вариант

ЗЫ переделал печку, отчет после установки в авто

[dg972]

Сообщение от Skipper-Влад

Дима, а такой вариант

Я не потяну физически... )))

[Sonar]

Влад, а можно у вас такие платки в плафон заказать? руки растут из нужного места и образование радиотехническое но категорически не хватает времени + ребенок маленький.

[Skipper-Влад]

Sonar, Вы откуда будете?

[Skipper-Влад]

Могу в Москву отправить несколько плат, но без светодиодов...
Отправлю с футболками...

[Sonar]

Сообщение от Skipper-Влад

Могу в Москву отправить несколько плат, но без светодиодов...
Отправлю с футболками...

да, отправьте плиз для штурманского светильника (3-х лампового, как у вас) и для такого же (от Мегана вроде?), тоже буду ставить для задних пассажиров, могу передать Валере (там вопрос по пересвету с ним решим заодно), забрать могу у BrownBear'а или могу адрес дать для пересылки в личку.
Спасибо.

[Valera]

отправь плиз и для меня комплектик.

[Skipper-Влад]

Сообщение от Valera

отправь плиз и для меня комплектик.

Валера, тебе комплект для плафона освещения салона и одну для плафона освещения багажника?
Смогу отправить только голые платы, с комплетующими напряг, сам заказываю на митенском...
ЗЫ Проясни про автозапирание (у тебя в подписи)...

[Skipper-Влад]

Сообщение от Skipper-Влад

Сейчас уже запамятовал, нужно вскрывать кнопку чтобы вспомнить "+" нужен или "0". Хочу реализовать функцию подсветки кнопки центрального замка (на данном этапе засветил оба символа: открытие и закрытие, от габаритов), а точнее символ "красный замок" только при закрытом центральном замке.

Итак, очередной раз разобрав кнопку управления центральным замком выяснил:
- общий на разъеме имеется (оба светодиода посажены катодом на один общий "-");
- светодиод подсветки "открытый центральный замок" анодом подключен к габаритам;
- на установленный светодиод подсветки "закрытый центральный замок" (красный символ) на анод требуется подать "+" (контакт В3 разъема кнопки).
Вопрос откуда провести проводок до этого контакта, точнее где появляется "+" при закрытом центральном замке?
Valera, Валера, если ты разбирался с программированием функции закрытия центрального замка подскажи где взять "+"?
