Подсветка салона

[dg972]

Все про освещение салона сюда.

Алгоритм работы плафонов салона и багажника.
На плафоне салона два переключателя. Центральный имеет три положения: выключено, работа при открытых дверях (одной или нескольких, в том числе - багажника) и постоянно включен. Боковой - два положения: выключен и постоянно включен.
Плафон подсветки багажника работает только при открывании одной любой (водительской, например) или нескольких дверях.
В среднем положении переключателя, плафон салона плавно гаснет при закрытии дверей с задержкой 30 секунд, если зажигание выключено и мгновенно притухает при включенном. Если закрыть машину центральным замком (ЦЗ) с помощью брелка сигнализации - погаснет через 30 секунд, если кнопкой со штатного ключа - мгновенно.
Если забыть закрыть одну или более дверей - свет в салоне и багажнике погаснет через 30 минут. Через 30 минут погаснет и при положении переключателя в положении включено постоянно.
Тут надо оговориться, что таймер на 30 минут начинает отсчет после последнего действия с машиной: открытие/закрытие последней двери, выключения габаритов, аварийки, открытие/закрытие ЦЗ.
Свет будет гореть постоянно (у меня более 1,5 часа) при включенных габаритах, или аварийке, или зажигании.

Теперь по проводам в плафоне салона.
+12В - красный.
Масса - черный.
"Масса от концевиков дверей" - белый.

Красный провод идет от коммутационного блока салона (ЦЭКБС). В ЦЭКБС установлено реле, которое и отключает плафоны через 30 минут.
Белый провод, так же идет от ЦЭКБС. Управляется транзистором. Плавное притухание света достигается благодаря ШИМ.
ЦЭКБС, белый разъём, контакты В5(-) и В6 (+) для подключения подсветки ног. Срабатывает при открывании любой из дверей.
Предохранитель освещения - F28 (15A).


В Дастер штатно устанавливается плафон освещения салона двойной (8200073231) и плафон подсветки багажника (8200418356). Этот же плафон ставиться и на подсветку вещевого ящика. Подсветка вещевого ящика запитана от габаритных огней и включается при открывании дверки "бардачка".
Вместо двойного плафона (8200073231) можно поставить тройной (8200073234) или одинарный (8200074362). У всех трех плафонов разъёмы идентичны.
26430-BC00B это с тремя кнопками, 26430-BC40B это с одной или с двумя.

Куда подключать доп. подсветку.
Подсветка салона от Ky6uk - http://duster-clubs.ru/forum/showthr...?p=504#post504
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...45&postcount=3
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...0&postcount=26
Подсветка салона от SHUNJ - http://duster-clubs.ru/forum/showpos...3&postcount=13
Подсветка салона от Sapsan - http://duster-clubs.ru/forum/showpos...2&postcount=41
Подсветка салона от Бурый медведь (Bear) - http://duster-clubs.ru/forum/showpos...7&postcount=46
Подсветка салона от ЭНЕРГОМАШ - http://duster-clubs.ru/forum/showpos...5&postcount=50
Подсветка салона от Альберт - http://duster-clubs.ru/forum/showpos...3&postcount=43
Подсветка салона от Skipper-Влад - http://duster-clubs.ru/forum/showpos...&postcount=208
Подсветка порогов с светящейся LED надписью - http://duster-clubs.ru/forum/showpos...6&postcount=64
Подсветка салона от SHultz - http://duster-clubs.ru/forum/showpos...9&postcount=66
Еще один вариант от Кубика - http://duster-clubs.ru/forum/showpos...&postcount=163
Подсветка салона от Rene Buaron

[Valera]

на всякий случай: цэкбс, белый разъём, контакты В5(-) и В6 (+) для подключения подсветки ног. Срабатывает при открывании любой из дверей.

[Мишаня777]

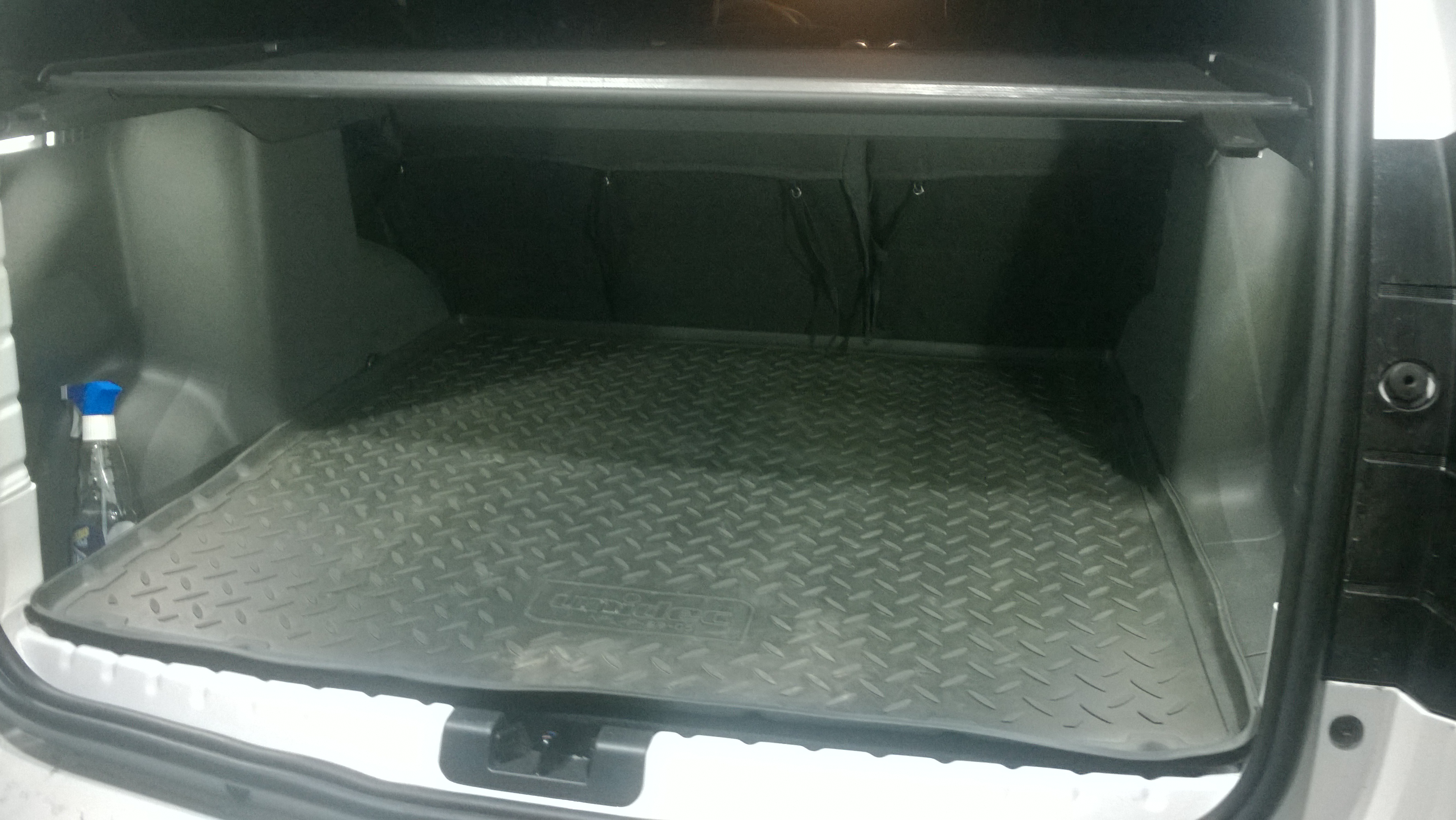

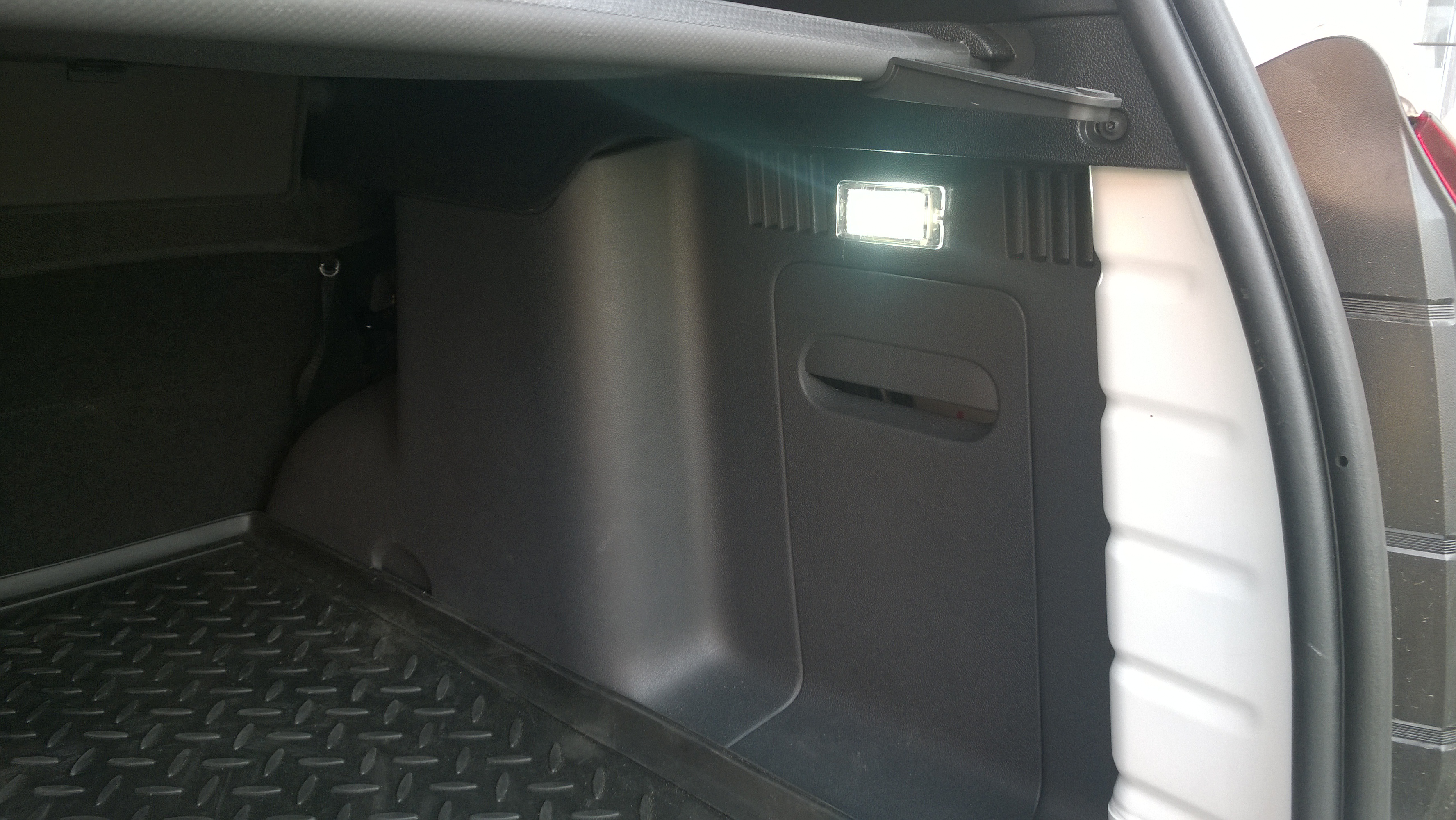

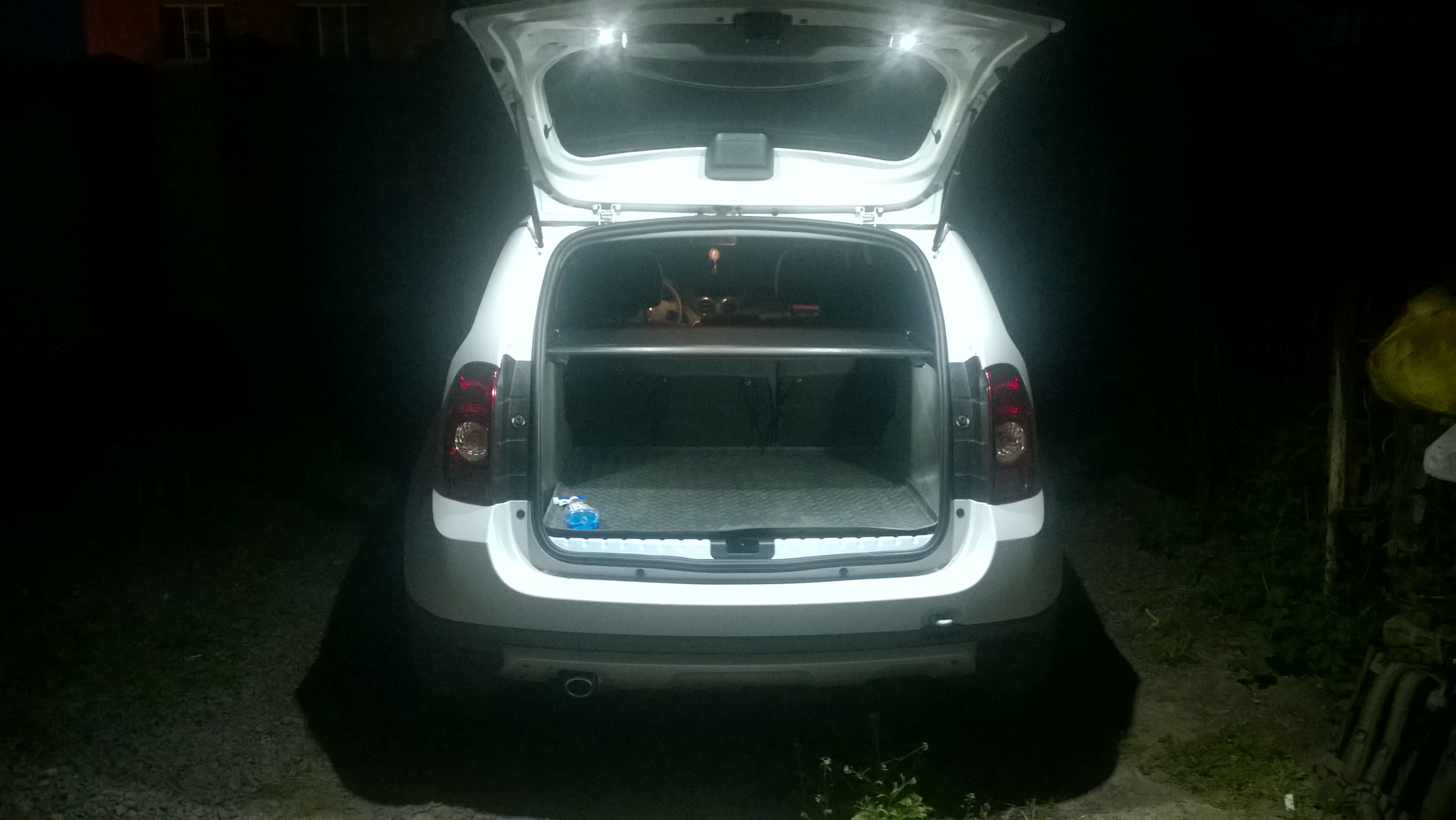

Ну Слава Богу, наконец то дождался вечера, чтоб сфоткать. Сенодня с 6-00 где то до 15-00 мучился. но вроде бы получилось не плохо, Спасибо Владу за помощь, получилось сначала протолкнуть проводку без проволки до отверстия где выходит проводка на подогрев стекла, вытащил туда, а дальше никак, после сообщения Влада - нашел проволку и пытался ее просунуть где то часа 1,5 вперемежку с установкой беседки с женой. Мягковатая проволка попалось, но другой не было. Потом наконец то просунулась с...ка. И дальше все получилось. Не могу еще вставлять фотки после сообщений, поэтому: на первой фотке - как было, потом как стало днем, и последние новогодняя елка ночью

[dg972]

Мишаня777, СУПЕР!!!

[Серёга-73]

Как на иконах..... в белом свечении... Что за светики были пременены на 5ой двери?

[Skipper-Влад]

Сообщение от Мишаня777

Спасибо Владу за помощь

Чем можем, обращайтесь...

[Мишаня777]

Сообщение от Серёга-73

Что за светики были пременены на 5ой двери?

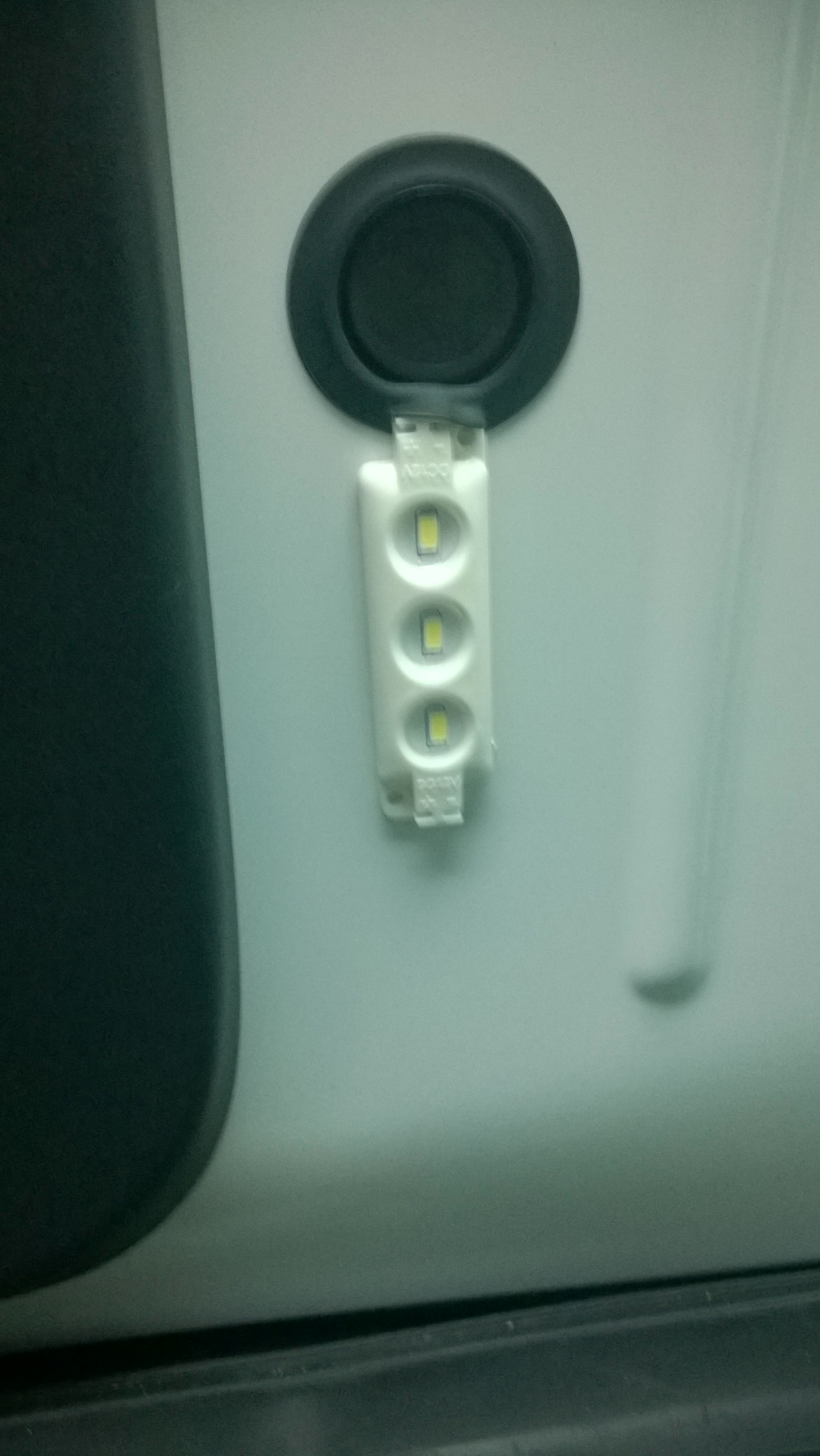

всего лишь два таких светильничка, не очень красиво, зато светят классно, но выключатель все таки прйдется поставить. даже сильно светло

[Мишаня777]

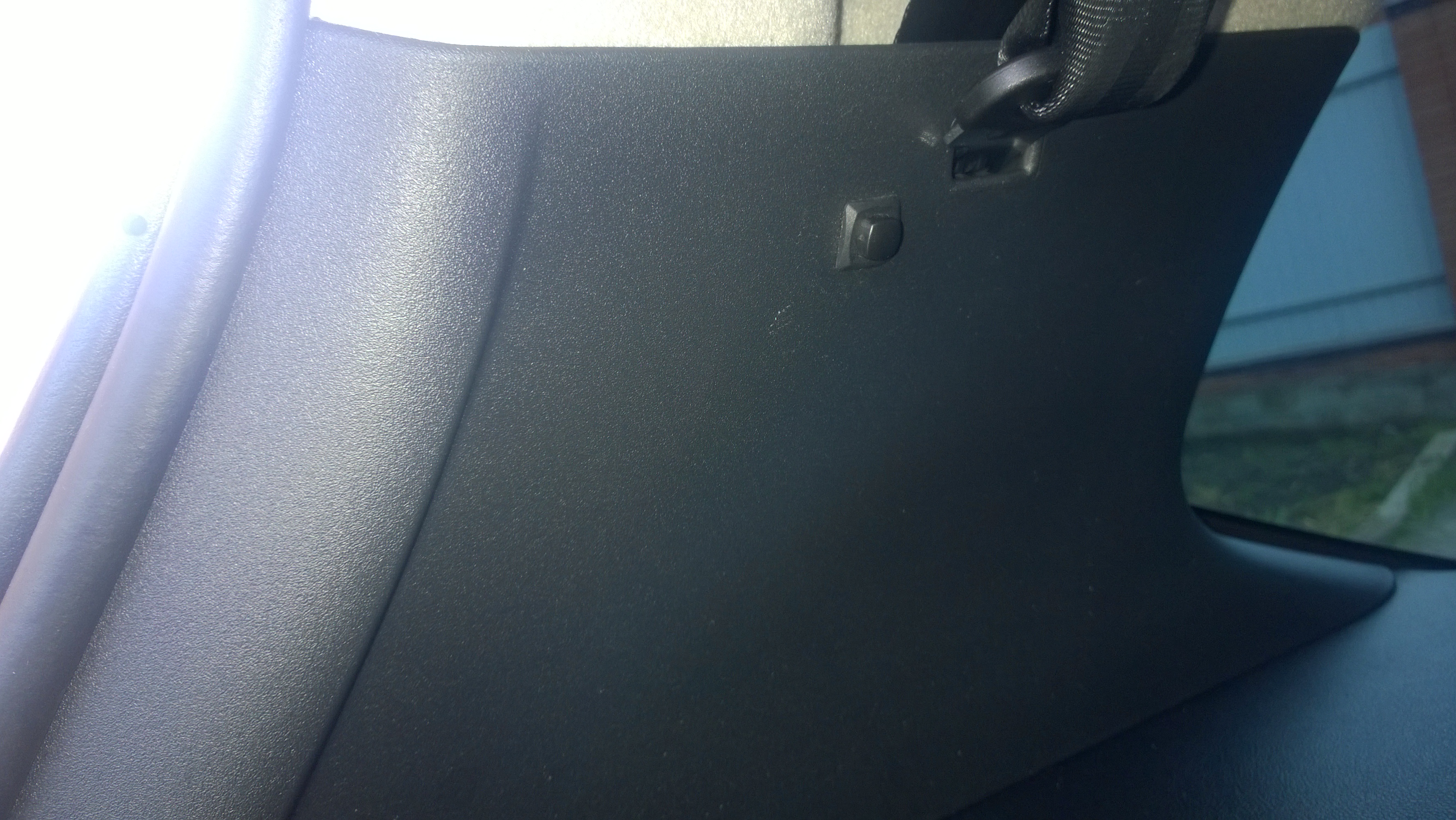

сегодня менял задний ПТФ на фонарь заднего хода, заодно кнопочку поставил (чтоб отключать "люстру на улицу"

[Sapsan]

Мишаня777, а почему именно там поставили кнопку?

[Мишаня777]

Сообщение от Sapsan

Мишаня777, а почему именно там поставили кнопку?

Да попробывал удобнее правой рукой включать с этой стороны, руку не надо выворачивать, а именно в этом месте чтоб ни на какие ребра жесткости или всякие там пластмассовые фигни не попасть

[Sapsan]

Я скорее всего не поавильно выразился. Почему в зади , а не у водителя под рукой?

[Мишаня777]

Сообщение от Sapsan

Я скорее всего не поавильно выразился. Почему в зади , а не у водителя под рукой?

Я эти фонарики поставил чтоб когда на рыбалку ночью приезжаешь хорошо было собираться: лодку качать, скарб собирать, поэтому вышел открыл багажник и включил а зачем они под рукой нужны , если багажник все равно открывать вручную

[Bright]

обнаружил, что лампочка подсветки багажника светится постоянно. Машина стояла часа 4, уже стемнело, прихожу - а в багажнике свет. В чем может быть проблема?

[Skipper-Влад]

Сообщение от Bright

В чем может быть проблема?

В концевике 5-ой двери...
А салонный свет всегда выключен? Или салонный тухнет, а в багажнике нет?
Опишите более детально...

[Bright]

Салонный свет всегда выключен. Сегодня проверил - салонный плафон ведет себя нормально, при открытии водительской двери включается, при закрытии - гаснет секунд через 10.
А концевик где находится? В замке двери?

[Skipper-Влад]

Сообщение от Bright

А концевик где находится? В замке двери?

Да

[zigzag]

Bright, накладки на 5-ую дверь установлены?

[dg972]

Сообщение от Bright

обнаружил, что лампочка подсветки багажника светится постоянно. Машина стояла часа 4

Фантастика...

[Valera]

Сообщение от Bright

обнаружил, что лампочка подсветки багажника светится постоянно. Машина стояла часа 4, уже стемнело, прихожу - а в багажнике свет. В чем может быть проблема?

с радиофицированного ключа раскрыли двери? а он и включился....

[Bright]

Сообщение от zigzag

накладки на 5-ую дверь установлены?

что за накладки? Дополнительно ничего не ставилось.

[zigzag]

Сообщение от Bright

что за накладки? Дополнительно ничего не ставилось.

вот такие http://www.duster-clubs.ru/forum/showthread.php?t=2190

если ничего не ставилось и авто на гарантии то лучше сразу у дилеру.

заполните профиль, что бы было понятно в какой комплектации авто, год выпуска и т.п....
проще будет отвечать.
