Генератор и его неисправности

[Илья468]

Всем привет! Недавно стал замечать, что напряжение бортовой сети на холодном двигателе не превышает 13.2 В. На горячую - 12.8. При включении ближнего света фар и других потребителей напряжение падает до 12.5В. Почитав форумы Меган, Символ и других Рено, выяснил, что некоторым владельцам помогала замена щёток генератора. Сегодня, как было описано на Драйв2 мегановцем, решил заменить щётки. Купил их от ВАЗ-2101-07, доработал напильником до нужных размеров и припаял. Данная процедура ничего не дала.. Делал, как описано тут https://www.drive2.ru/l/471120/
Теперь решил заменить реле 77 01 208 248, вот только цена оригинального кода не подходит)) В экзисте предлагает за 16 700р, а новый генератор у ОД 18 000. Но есть ещё коды оригинальные Валео, но даже в сервисе по ремонту генераторов Валео не смогли ответить на вопрос, чем отличается наше реле от мегановского (цена у них разниться) Внешне похожие реле (двухконтактные, т.к. разъём с двумя контактами, у Меганов встречаются с одим и двумя) двухконтактные Валео 593546, Валео 595243 - они очень похожи на наш.
Наш генератор на 2.0 TG12C092, оригинальный код 231007562R

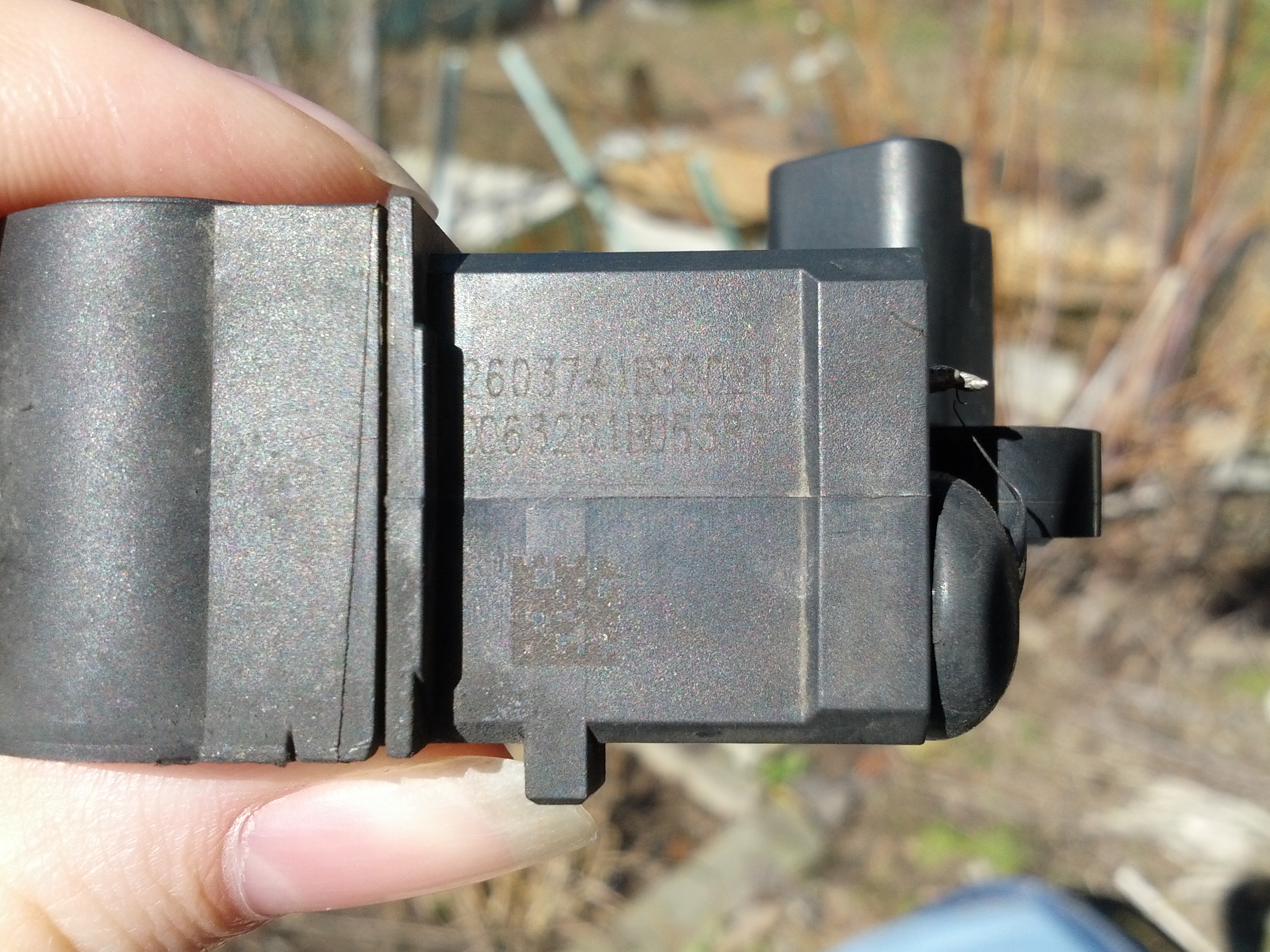

На фото щётки новые и старые, реле

[dg972]

Сообщение от Илья468

Теперь решил заменить реле 77 01 208 248, вот только цена оригинального кода не подходит)) В экзисте предлагает за 16 700р,

Аналоги
Mobiletron
VRPR1424
1 979 ₽
Остальные предложения
oт 6 дн.
oт 1 981 ₽
Регулятор генератора
RV1549A
860 ₽
Остальные предложения
oт 8 дн.
oт 1 009 ₽

Сообщение от Илья468

Теперь решил заменить реле 77 01 208 248, вот только цена оригинального кода не подходит)) В экзисте предлагает за 16 700р,

Не знаю как будет работать аналог за 860 рублей...
Гена снимется легко?

[Илья468]

Сообщение от dg972

Гена снимется легко?

Генератор я не снимал. Чтобы его снять там пол машины надо разобрать. Мешает все. Начиная от трубок кондиционера и гидроусилителя и заканчивая радиатором. Там вроде насос ГУРА надо снимать.....
Короче лишний раз не снимешь.

---------- Сообщение добавлено в 22:01 ---------- Предыдущее сообщение размещено в 21:57 ----------

Сообщение от dg972

Регулятор генератора
RV1549A
860 ₽

Этот я видел но он меня смущает))))

---------- Сообщение добавлено в 22:02 ---------- Предыдущее сообщение размещено в 22:01 ----------

Сообщение от Илья468

двухконтактные Валео 593546, Валео 595243

А вот эти?

[Strusto]

Илья468, а с другим аккумулятором не пробовал?

[Илья468]

Главный вопрос релюха как на мегане или нет?

---------- Сообщение добавлено в 22:04 ---------- Предыдущее сообщение размещено в 22:03 ----------

Сообщение от Strusto

двухконтактные Валео 593546, Валео 595243

Аккумулятор новый. Дело точно не в нем. У меня был старый аккум которого хватало на один раз крутануть, а напряжение в сети норма.

---------- Сообщение добавлено в 22:26 ---------- Предыдущее сообщение размещено в 22:06 ----------

Видимо релюхи все же одинаковые с канго, меган и т.д. Отличия только в контактах разъема.

[Серёга-73]

Сообщение от Илья468

Аккумулятор новый. Дело точно не в нем. У меня был старый аккум которого хватало на один раз крутануть, а напряжение в сети норма.

Может проблемма в диодах диодного моста... Гена почти выдавал норму, но стоило подключить к осуилографу стало ясно 2 из трёх периодов за обборот гена работает, а в 1/3 периоде напряжуха пропадает... Вроде в бортовой сети норма (меря цифровым вольтметром) а на самом деле недодача периода выпрямленного напряжения! Проблемма была в одном сгоревшем силовом диоде выпрямительного моста...

[Abeev1]

Сообщение от Серёга-73

Может проблемма в диодах диодного моста... Гена почти выдавал норму, но стоило подключить к осуилографу стало ясно 2 из трёх периодов за обборот гена работает, а в 1/3 периоде напряжуха пропадает... Вроде в бортовой сети норма (меря цифровым вольтметром) а на самом деле недодача периода выпрямленного напряжения! Проблемма была в одном сгоревшем силовом диоде выпрямительного моста...

Так и есть. Правильнее осциллографом смотреть. Вольтметр не успеет такие отклонения показать (цифровой мультиметр).

[Илья468]

Сообщение от Серёга-73

Может проблемма в диодах диодного моста...

Возможно все. Просто хотел начать с малого. Ведь генератор снять не так просто.

---------- Сообщение добавлено в 07:52 ---------- Предыдущее сообщение размещено в 07:51 ----------

Сообщение от Abeev1

Так и есть. Правильнее осциллографом смотреть. Вольтметр не успеет такие отклонения показать (цифровой мультиметр).

Осциллографа у меня нет.

[Илья468]

Интересно, а в сервисе мне смогут без снятия продиагностировать? А то читаю на сайтах сервисов, написано с разборкой генератора диагностика, а значит снимать надо точно.

[Abeev1]

Подключить осциллограф к клемам можно и без снятия. Хотя бы будет видно прямая линия, или нет.

[Abeev1]

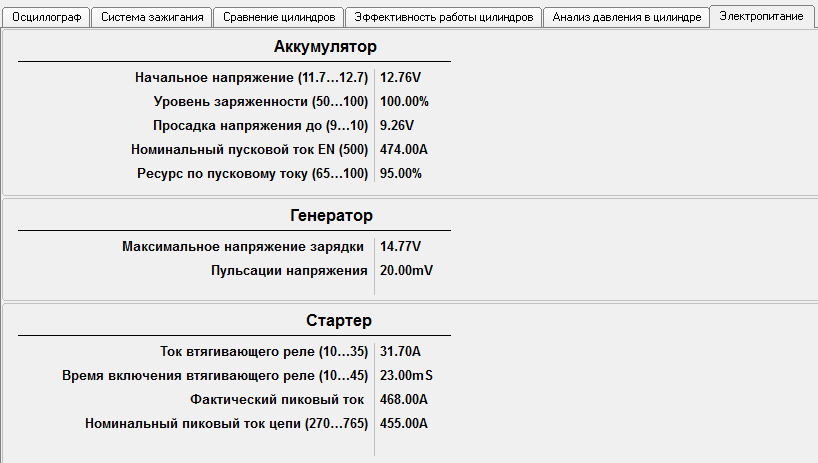

Проверка с токовыми клещами.

[Илья468]

Сегодня в поисках осциллографа и мастера, который умеет с ним обращаться, объездил несколько сервисов в районе. То аппарата нет, то пользоваться не умеют.
В последнем из мест порекомендовали, как и везде снять генератор для проверки. Цену съёма от 1000 руб, но когда увидел расположение "больного", цена стала расти. Начал дотошно расспрашивать что да как. В итоге электрик решил сам проверить напряжение. Оно оказалось в норме! Хотя ещё утром было не очень. Видимо, пока я поездил сегодня по делам и по сервисам, постоял в Московских пробках (примерно км 230) щётки притёрлись. А может где-то контакт?
Интересно, что с диагностического разъёма ОБД2 показывает меньше и до и после ремонта.
Теперь на клемах аккумулятора без нагрузки на х.х 14,2 В., под нагрузкой фар и т.д 13,8-13,9.
Надеюсь поработает еще мой генератор))))

---------- Сообщение добавлено в 23:11 ---------- Предыдущее сообщение размещено в 23:07 ----------

P.S. Еще узнал от электриков, что оказывается щетки на генераторе надо проверять каждые 50-60 тыс. км. А ездить то когда?)))))

[Серёга-73]

Сообщение от Илья468

Интересно, а в сервисе мне смогут без снятия продиагностировать? А то читаю на сайтах сервисов, написано с разборкой генератора диагностика, а значит снимать надо точно.

На преведущей авто при начале гемороя с зарядкой поехал к этим горе-электронщикам... всё есть, даже стенд для испытания гены есть... только нет осцилографа... Тогда мне они поставили диагноз-Здоров... Но я тогда разобрал гену и прозванил диоды... был в обрыве один силовой и один мелкий (слабоамперный, который запитывает регулятор напряжения, регулятор напряжения-который регулирует ток обмотки возбуждения). Если слаботочный перепоять я мог, то силовой диод-таблетку перепресовать-увы никак... в итоге купил новый диодный мост...

[kelt]

Товарищи , я немного не в тему. Но тут померил напряжение в фазе 2 , выводил на дисплей магнитолы . Показывает 13,4 - в максимуме 13, 6 . Насколько я помню - норма 14,2.
Подскажите - что то с регулятором ???

[Strusto]

Сообщение от kelt

Товарищи , я немного не в тему. Но тут померил напряжение в фазе 2 , выводил на дисплей магнитолы . Показывает 13,4 - в максимуме 13, 6 . Насколько я помню - норма 14,2.
Подскажите - что то с регулятором ???

ИМХО, но корректнее измерять напряжение непосредственно на клеммах АКБ, а не смотреть на магнитолах, Торках и прочих показометрах в прикуриватель, и только потом делать выводы о работе генератора.

[Илья468]

Сообщение от Strusto

ИМХО, но корректнее измерять напряжение непосредственно на клеммах АКБ, а не смотреть на магнитолах, Торках и прочих показометрах в прикуриватель, и только потом делать выводы о работе генератора.

Все правильно. Показания магнитол и т.д. отличаются от напряжения на клеммах аккумулятора.

[cdover]

на днях заметил посторонний шум(вой) под капотом. На панели никаких тревожных сигналов не светится. Дотронулся до выводной клемме генератора, обжог руку, обмотка статора также перегрета. Уровень масла в норме. Машина до этого длительное время (1 год) не использовалась. Подскажите на что следует обратить внимание, где поискать причину?

Duster 2.0 4x4 бензин, Privilege, 2012 г.

[Дмитрий Сталь]

Первое, что сразу приходит на ум.
Подшипники высохли, как вариант.

[ХОЧУ]

Сообщение от cdover

Дотронулся до выводной клемме генератора, обжог руку,

Возможно закис контакт...

[aGt]

Все правильно,здесь возможны оба варианта.
А для проверки наверное на холодную стоит проверить. Т.е. сразу после утреннего пуска например, или продолжительной стоянки. Если через короткий промежуток произошел нагрев -"электрика",через некоторое время то от "механика".
