Как поменять лампочку подсветки крутилок климата?
Вложений: 9
Цитата:
Цитата:
В блоке управления климатической установкой установлено 2 лампочки w1,2w с патроном http://duster-clubs.ru/forum/attachm...1&d=1384101404 http://partsbay.ru/system/tecdoc/18/25536.jpg для замены не требуется курочить блок управления.... Итак для замены потребуется только ключ torx на 15, аккуратность и времени, примерно, 15...20 минут... 1. Снимаем окантовку центральной консоли, снимать начинаем снизу http://duster-clubs.ru/forum/attachm...2&d=1378549363 2. Если следовать правилам нужно снять декоративную накладку центральной части торпеды (та что идет от кожуха рулевой колонки до перчаточного ящика, над центральной консолью). В теплое время можно ее и не снимать, а аккуратно вывести фиксаторы декоративной панели центральной консоли... 3. Снимаем декоративную накладку центральной консоли (без демонтажа накладки по пункту 2 аккуратно отжимаем с середины и снимаем)... http://duster-clubs.ru/forum/attachm...3&d=1378549475 http://duster-clubs.ru/forum/attachm...5&d=1378549475 4. Отстыковываем разъемы кнопок http://duster-clubs.ru/forum/attachm...6&d=1378549629 5. Отворачиваем саморезы крепления блока управления климатической установкой http://duster-clubs.ru/forum/attachm...9&d=1384020903 6. Снимаем блок управления климатической установкой с верхних фиксаторов сместив блок во внутрь центральной консоли и выводим (вверх) из пазов нижние фиксаторы... Затем немного разворачиваем блок для того чтобы снять разъем или отсоединить тросы управления заслонками http://duster-clubs.ru/forum/attachm...1&d=1384021034 7. Развернув немного блок, нам становится доступна замена ламп подсветки http://duster-clubs.ru/forum/attachm...2&d=1384021249 ЗЫ в таком положении не удобно, но возможно (не сложнее замены лампы ближнего/дальнего с правой стороны у Логана). Для легкой замены, требуется отсоединить разъем от блока климатической установки и 1 трос управления заслонками (из синего рычага - управления температурой), в таком случае блок можно развернуть больше и замена лампы будет гораздо удобнее... 8. Поворачиваем цоколь перегоревшей лампы и вынимаем цоколь с лампой из пазов, меняем лампу и собираем в обратной последовательности... http://duster-clubs.ru/forum/attachm...4&d=1384021601 http://duster-clubs.ru/forum/attachm...1&d=1384101404 |
Цитата:
|
Skipper-Влад, благодарю за развернутый ответ!
|
Цитата:
ЗЫ нужно будет сделать фотоинструкцию... |
Вложений: 1

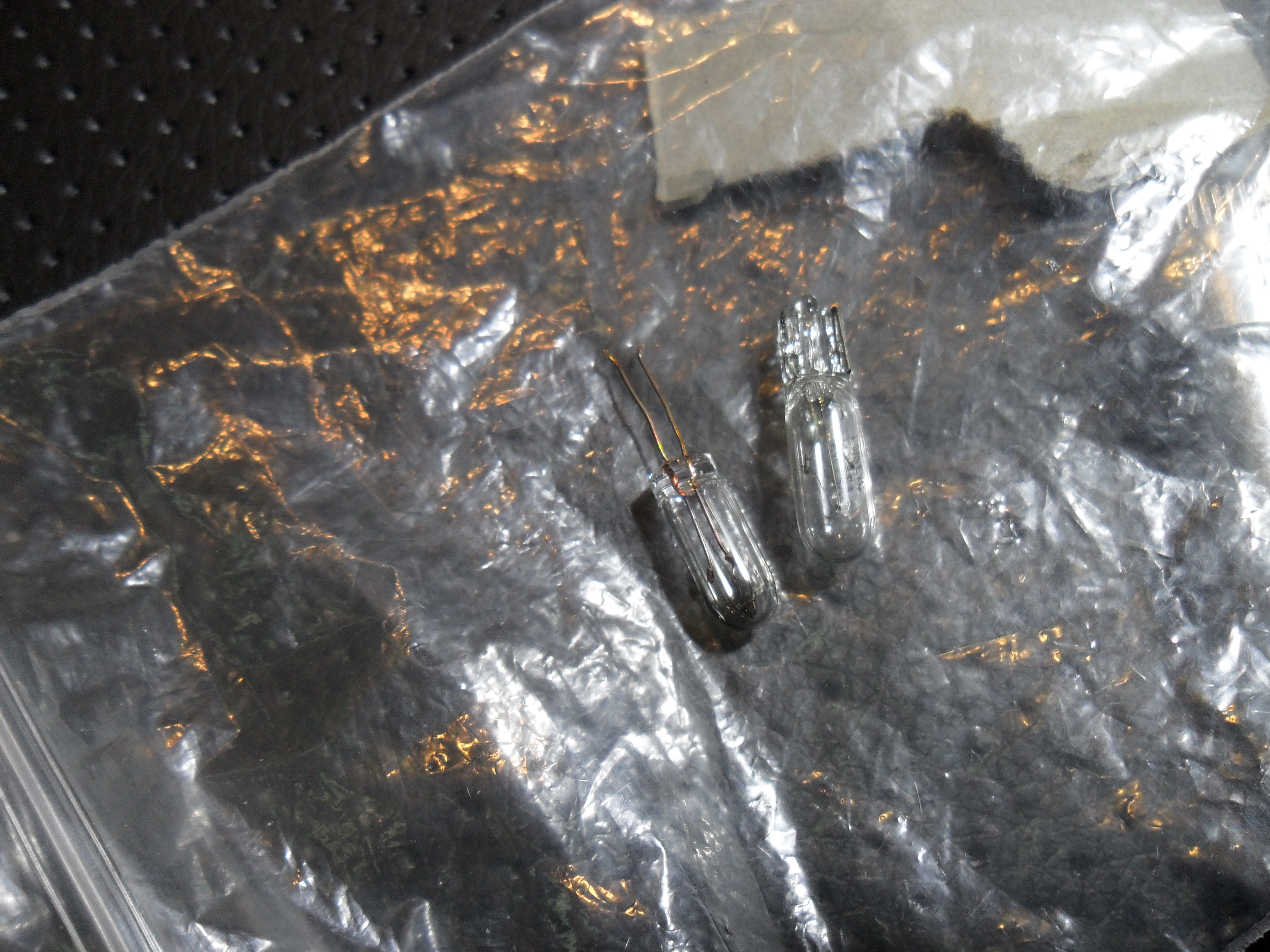

Вытащил вот такую лампочку (см. фото). Купил немного другую - колба в 2 раза короче на 2 Вт. Цена вопроса 25 руб. Идёт вместе с пластмассовым патроном как единое целое. Снимать надо троса. Иначе никак не подлезть...
|
можно снять блок регулировок с саморезов и вывернув задней частью к себе-поменять лампы. Либо взять "головку" на 8 или трубочку (с жигулёвских времён) и насадив на хвостовик патрона-вывернуть лампы. Так же и ввернуть можно...
|
Может кому пригодится...http://www.drive2.ru/cars/renault/du...4321#a47218972
|
как поменять лампочку подсветки крутилок климата?
Потухла подсветка крутилки регулятора температуры .... подскажите какая там лампочка ,и как она меняется?
|
алекс, см FAQ а если кратко то http://duster-clubs.ru/forum/showpos...27&postcount=2
|
Вложений: 3
Сдохли обе лампки. По пути наименьшего сопротивления спросил у ОД. Вот это
http://duster-clubs.ru/forum/attachm...1&d=1398523542 стоит 330 руб. А вот это в палатке на авторынке 15+15 http://duster-clubs.ru/forum/attachm...1&d=1398523542 Получилось чуть длиннее, но место позволяет, встало без проблем http://duster-clubs.ru/forum/attachm...1&d=1398523542 Это светодиод. Соблюдайте полярность |
Clim, cветит лучше штатных ?
|
Естественно.
У меня все на светодиодах Общий вид: http://photo.qip.ru/photo/valeralc/9.../132407400.jpg конкретно обновления: http://photo.qip.ru/photo/valeralc/9.../132407401.jpg |
Не совсем равномерно подсветка получилась. Думаю из-за того, что у светиков сделан внутренний конус, они вперед не светят, только в стороны. А тут конструкция такая, что нужно и вперед свет отдавать. Вчера купил еще пару таких диодов, конус сточу, отполирую и, думаю, эффект будет
|
Clim, Сергей, попробуй вкорячить такие (первая попавшаяся картинка из инета)
http://ultraled.com.ua/wa-data/publi.../214.970x0.jpg бывают с разным цоколем... имеются в продаже со светодиодом 5050 и 3528... |
увы, всё равно не поможет. боковые пиктограммы свет не тронет вообще...
|
Вложений: 1
Сегодня перегорела подсветка регулеровки печки (см. фото )
Вопрос кто туды лазил: как добраться и какая лампочка там? |
Лампа похожа на жигулячую, от приборки.
Надо снять серебристую рамку вокруг мафона, черную... Я бы до лета оставил бы. |
Эдик, там две лампы накаливанмя, что-то типа такой. У ОД в сборе с цоколем больше 300 р стоит. Брал по 10 р и колхозил в родной корпус. Светодиодные ставить не стал, не дают нужного равномерного рассеивания.
|
dg972, Clim, спаибо! Куплю и оставлю до тепла. Понимаю что на морозе пластик могёт сломаться .
|
BoysBoy, Эд, у мну в бортовом подробные картинки имеются... Смотри Пересвет блока управления климатической установкой

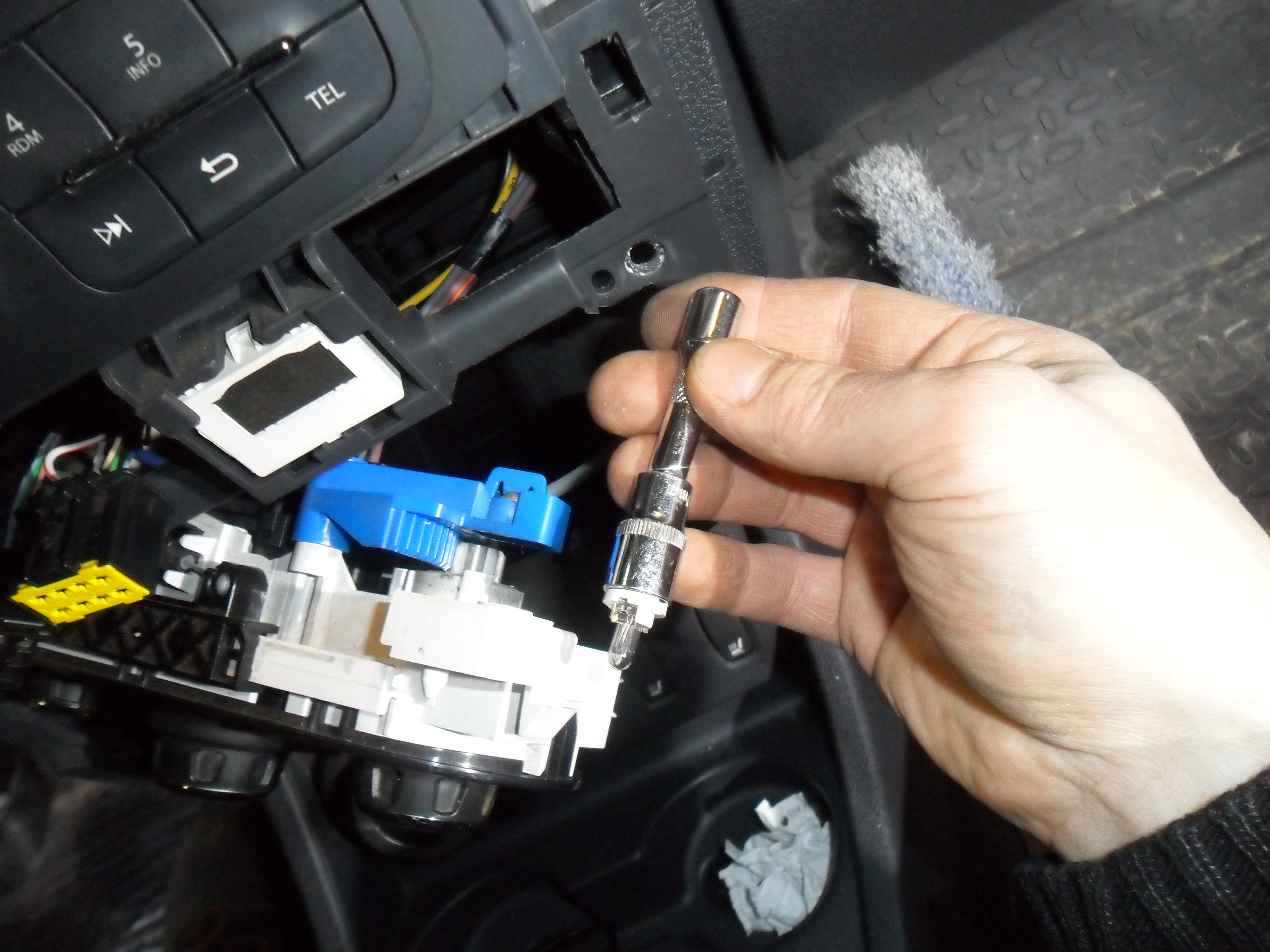

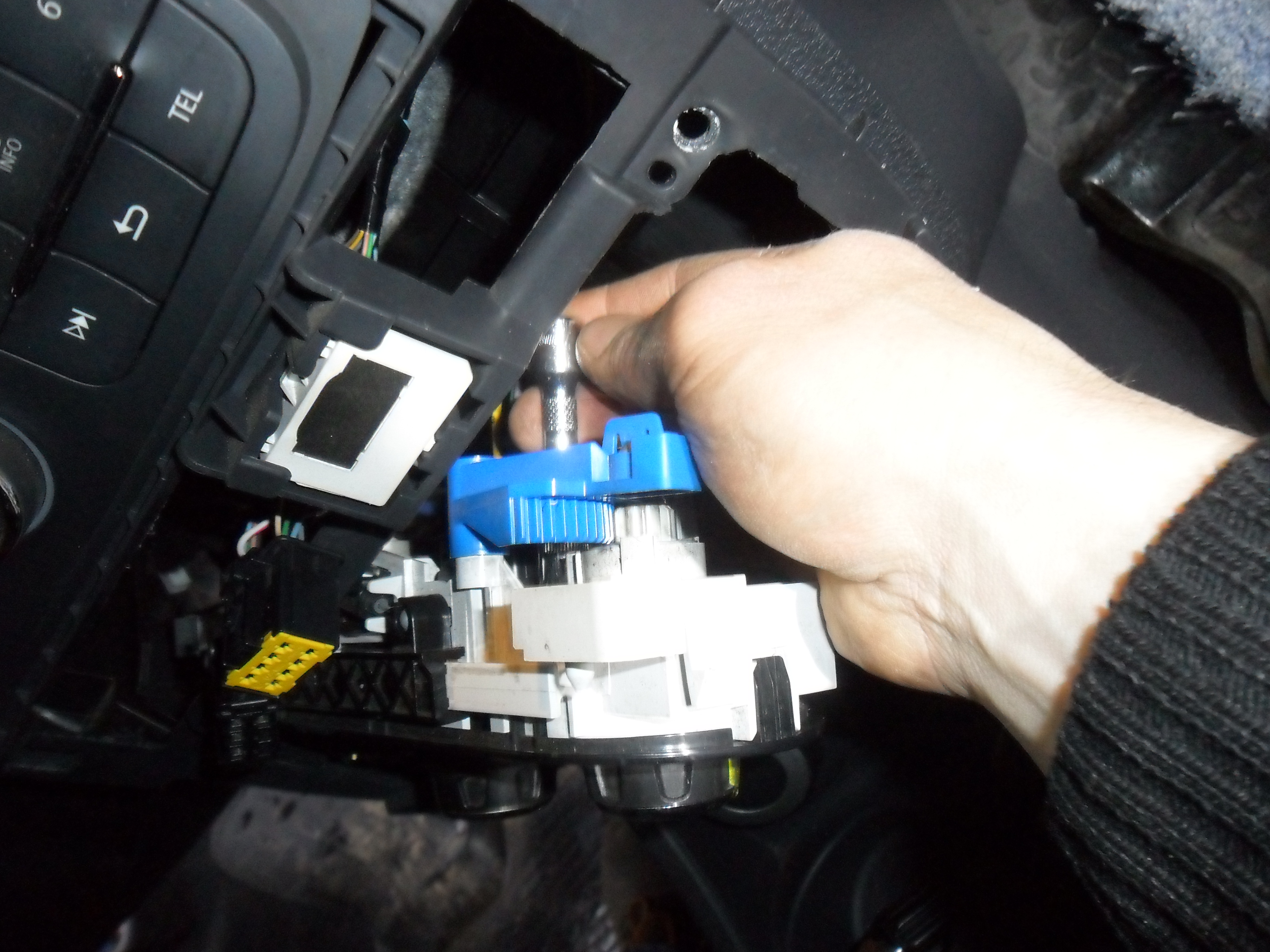

1. Снимаем декоративную серебристую рамку 2. Снимаем панель центральной консоли (та в которой кнопки торчат) 3. Откручиваем два самореза крепления блока управления климатической установки 4. Отжав два фиксатора крепления блока управления климатической установкой "утапливаем" блок внутрь 5. Немного разворачиваем блок (на тросиках крутится фигово, но крутится) 6. Головкой на 8 выкручиваем лампочку... PS где то уже писал про это... |
|
Цитата:
|
это для тех, у кого "сосиски"))) пальцы
|
Эдик, если уж быть совсем точным, то вытащил родную, прошел по базару, подобрал нашу по контактам такую за 30 р http://www.enej-motors.com.ua/imgbank/tcd/31/406104.jpg, а уже потом восстановил родную, ща она в запасе валяется, там контакты на точечной сварке. Лампочка такая, как 1,2,4, только уже не помню диаметр колбы http://photo.qip.ru/photo/alextapo/5...e/44030664.jpg
|
Цитата:
|
|
Цитата:
А по делу, головкой и подобраться удобнее, да когда эта хреновина лежит на столе снятая - это одно, а когда на авто без демонтажа тросикови нужно иметь пальци пианиста... вот тут головка прям в тему... |
Вложений: 3
купил лампочки в Руси w1.2w как на картинке в начале темы
разобрал и понял что не все так просто это необычная лампочка - а с патроном вместе - не разборная! объехав еще пару магазинов не нашел ничего похожего вот мое решение- 1 -сверло 3.0 2 дрель без биений патрона или шуруповёрт 3 аккуратно растачиваем овальное отверстие под цоколь сверлом цоколь лампочки должен заходить с натягом (главное не спешить!!) 4 распрямляем усики лампочки и вставляем в сделанное отверстие 5 загибаем проводки как на старой извлеченной лампе 6 проверяем тестером результат и ставим назад -подключаем к разъему- включаем габаритные огни на подрулевом переключателе- убеждаемся что лампочки светятся-если нет- то аккуратно спичкой чуть выталкиваем назад лампочку со стороны усиков усиливая натяжение контактов= собираем все назад. - около 15 минут затратил.. зато теперь в случае выхода из строя не придется больше ломать голову где искать это чудо .. |
Цитата:
|
Цитата:
|
Цитата:
Сорри, дошло.. думал про автосалон совет))) |
Подсветка блока климата работает только при включенных габаритах. Никто не заморачивался идеей включения подсветки после заводки машины, по типу ДХО? А то даже днем не всегда видно положение крутилок. Пока лаком поставил светлые метки на крутилках, но кардинально ситуация не улучшилась.
|
Цитата:
|
У меня в БЖ где то есть. Синий провод обрезать и подцепить к желтому.
|
Цитата:
|
Вложений: 4
Сгорела левая лампочка на регулировку положений заслонок обдува.

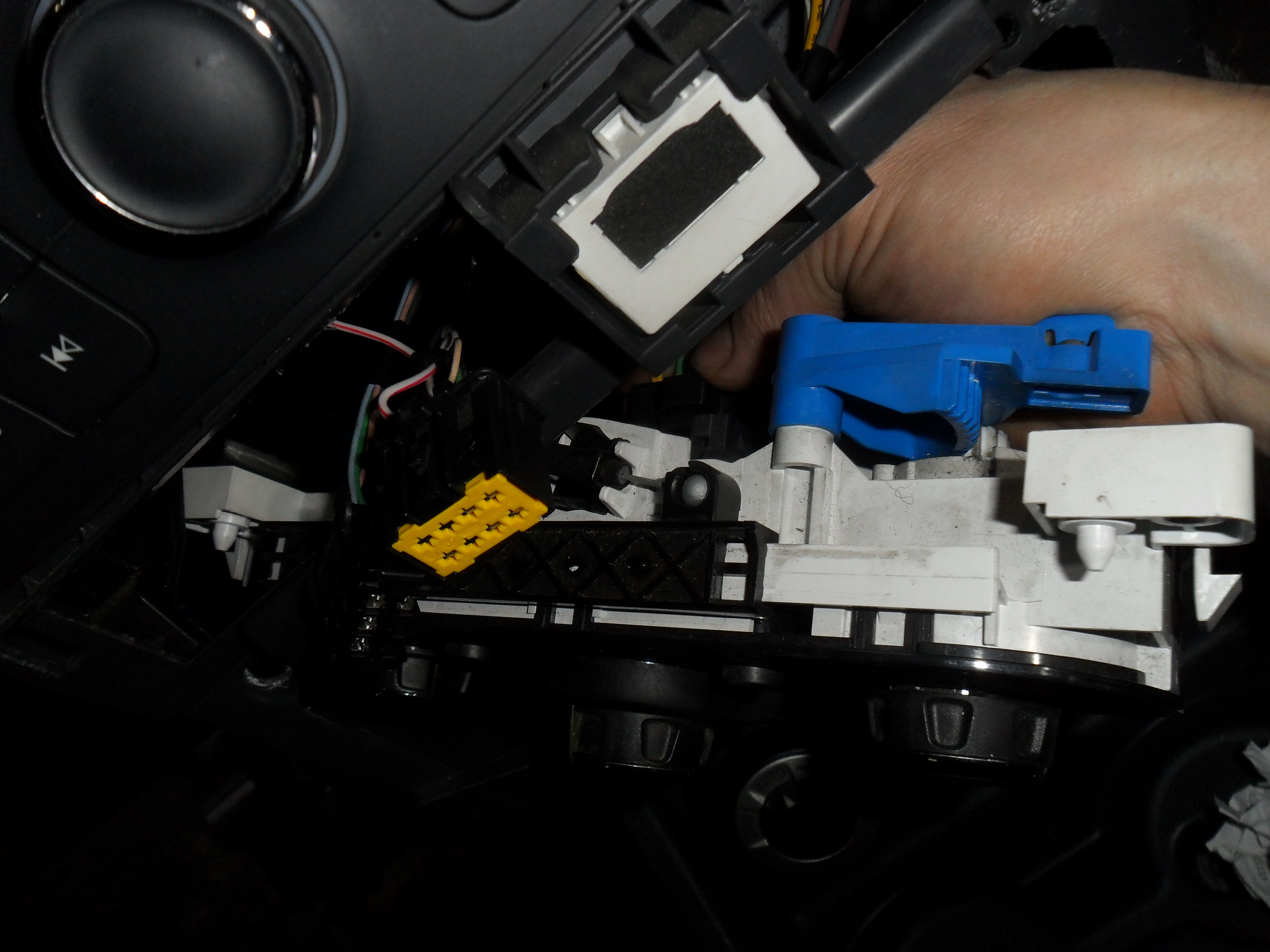

Спасибо Владу за подробный отчёт. Если кто будет менять - слева родная лампочка, которая справа точно не подходит:sarcastic: или сверлить центр цоколя по вышеописанному методу... Вложение 69294 Подобраться к левой довольно легко, только эл.разъем мешает, нужно отсоединить. Вложение 69296 Вставил левую, проверил - работает, а правая перестала светить:shok: Проверил - сгорела:shok: во время замены левой... Хорошо три штуки сразу купил, заменил и эту. Правая хотя и ближе, но пальцы сломать можно... не выгибаются таким образом.. лучше головкой на 10. Хотя если сильнее вывернуть блок то можно и пальцами. Вложение 69297 Вложение 69298 |
Спасибо за инструкцию!! Поменял, левую не снимая тросики и не отключая там ещё чего-то:ok: Только чтоб народ не ошибался может выкинуть схему лампочки без патрона. Я сначала купил лампочку, ну и она не влезла :sarcastic:. Купил с патроном - и вуаля)))
|
Вложений: 1
Разбирая в гараже, с удивлением обнаружил отсутствующий диод (полагал, что перегорел ещё в 1ю зиму) кнопки вкл.обогрева заркал... На лапках отсутствие вольтажа..
Подскажите, какой вольтаж диода здесь используется? Буду искать куда припаяться, пока не очень понятно... |
CrankS, индикатор включения обогрева зеркал и заднего стекла находится на приборной панели. Кнопка без фиксации, обогрев отключается по таймеру, поэтому механическое включение светодиода там смысла не имеет.
|
Цитата:
Нет - так нет... |
