Достался мне тут комплект плат для пересвета приборки VDO для Шнивы от товарища (Диме
Quest спасибо)...
Приборку сам не снимал, описывать не буду, а вот процедуры по самой приборке покажу детально...

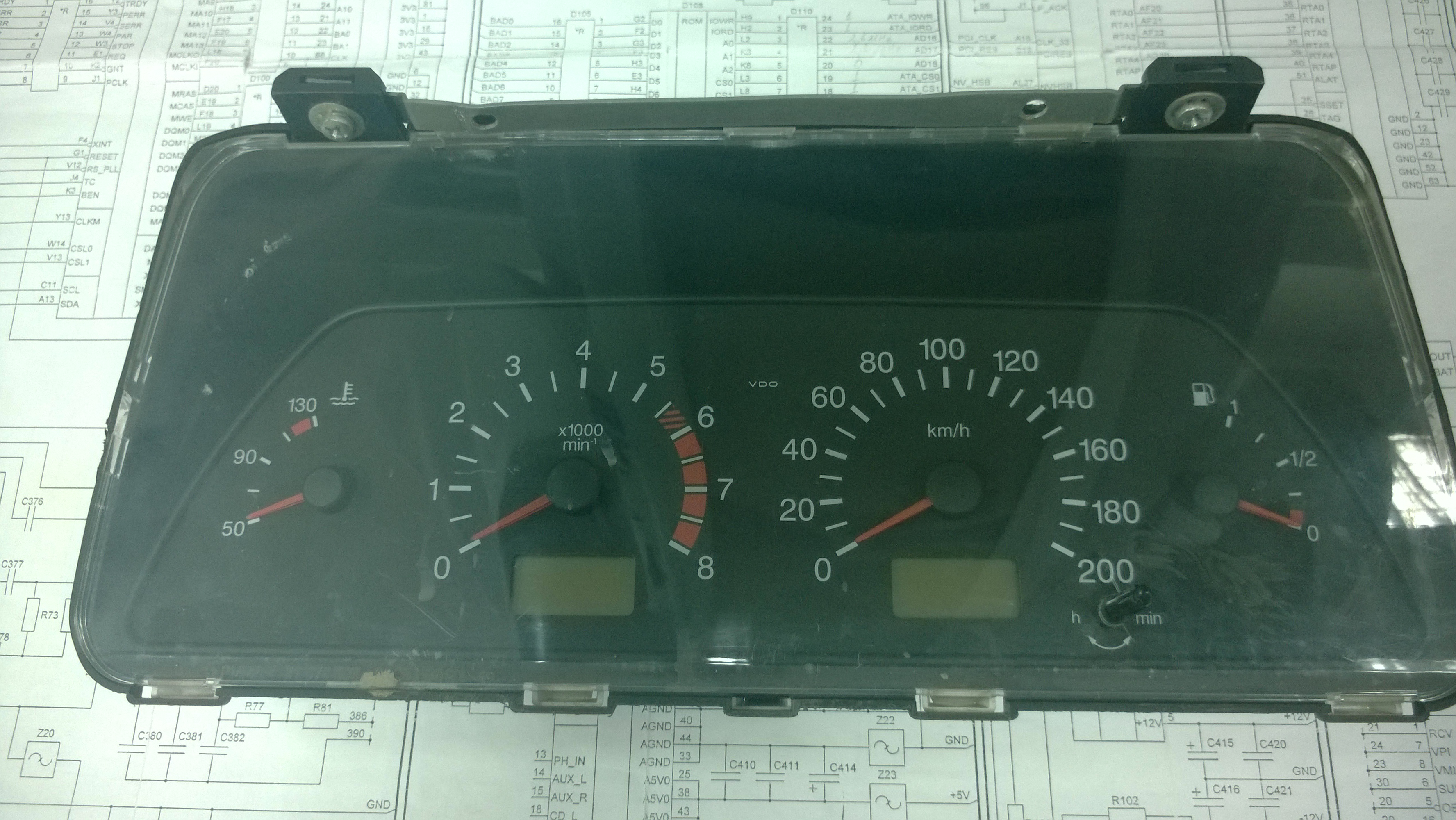

Было как то так
Вот такой вот комплект, с платой плавного розжига
Приборка нашлась так же сразу...
Начинаем потрошить приборную панель
Винтики, лампочки долой
Стеклышко и прочую атрибутику
Снимается все просто...
Прежде чем снимать стрелки приклеиваем молярный скотч и отмечаем нижнюю точку показания стрелок (стрелку выкручиваем против часовой стрелки до упора)
После того как отметили, так же аккуратно вращая стрелки против часовой стрелки с небольшим усилием и потягивая вверх снимаем их (по часовой снимается стрелка показания уровня топлива)
Разбираем по частям
Снимаем светофильтр с скином
Разогнув "усы" (фиксаторы) снимаем держатели дисплеев
Снимаем плату
Аккуратно извлекаем дисплеи и убираем их в сторонку, извлекаем светофильтры дисплеев
Вживляем в тело приборки новый светодиодный орган
подключаем и проверяем
Дисплеи синие, шкалы белые, стрелки красные
Светофильтр
Аккуратно отклеиваем скин со светофильтра и убираем его в сторону (о скине ниже)
Штатный светофильтр дорабатываем, рассверливаем отверстия под стрелки (я рассверлил диаметром 18 мм). Торец отверстия закрашиваем черным маркером
Это необходимо для разделение белого и красного цветов... Под стрелки делаем "колодцы"...
Для этих целей можно использовать любой подручный материал, например одноразовый шприц
Обклеиваем его черным аракалом для того что бы не просвечивал, нарезаем кольцами необходимой толщины (высота от светодиодной платы до светофильтра) и приклеиваем либо к плате, либо к светофильтру
Вот так оно выглядит
Еще раз включаем
Скин и светофильтры дисплеев
Потребуется: аккуратность, терпение, спирт, ватные тампоны и ватные палочки...
Ватным диском со спиртом аккуратно смываем с светофильтра дисплеев зелено-синию краску
Было
Стало
Так же и по скину, ватными палочками аккуратно с внутренней стороны смываем зеленую краску (фото не делал)...
После того как всю "зеленку" смыли проверяем результат
Все светится все замечательно, припаиваем провода к плате приборки
Монтаж
На фото все хорошо видно
Черный - GND (Корпус)
Белый - +12V после зажигания
Красный - +12V с АКБ
Синий - с выключателя габаритных огней
Монтаж ведется на белый разъем приборки (нумерацию контактов не помню)...
Собираем в обратной последовательности (останется семь лишних лампочек
)... По установке стрелок, их ставить нужно так же как и снимали, только уже тянуть не вверх, а слегка надавливая и вращая против часовой стрелки (стрелка указателя топлива по часовой)...
Немного остановлюсь по "плавному розжигу" - из названия все понятно, контроллер имеет два отдельных настраиваемых канала (по 10 шагов яркости на каждый). В данном варианте стрелки и дисплеи на одном канале, шкалы на втором. Так же настраивается яркость ночного режима. Имеется настройка времени разгорания и время затухания поканально...
