Установка фаркопа на РЕСТАЙЛИНГ


Рено дастер 2015 г.поставил фаркоп,подключил по схеме,в итоге-задние габариты горят только когда телегу подцепляю,а так горит только диодная полоска.кто ставил сам?или может кто знает почему так?


************************************************** *********

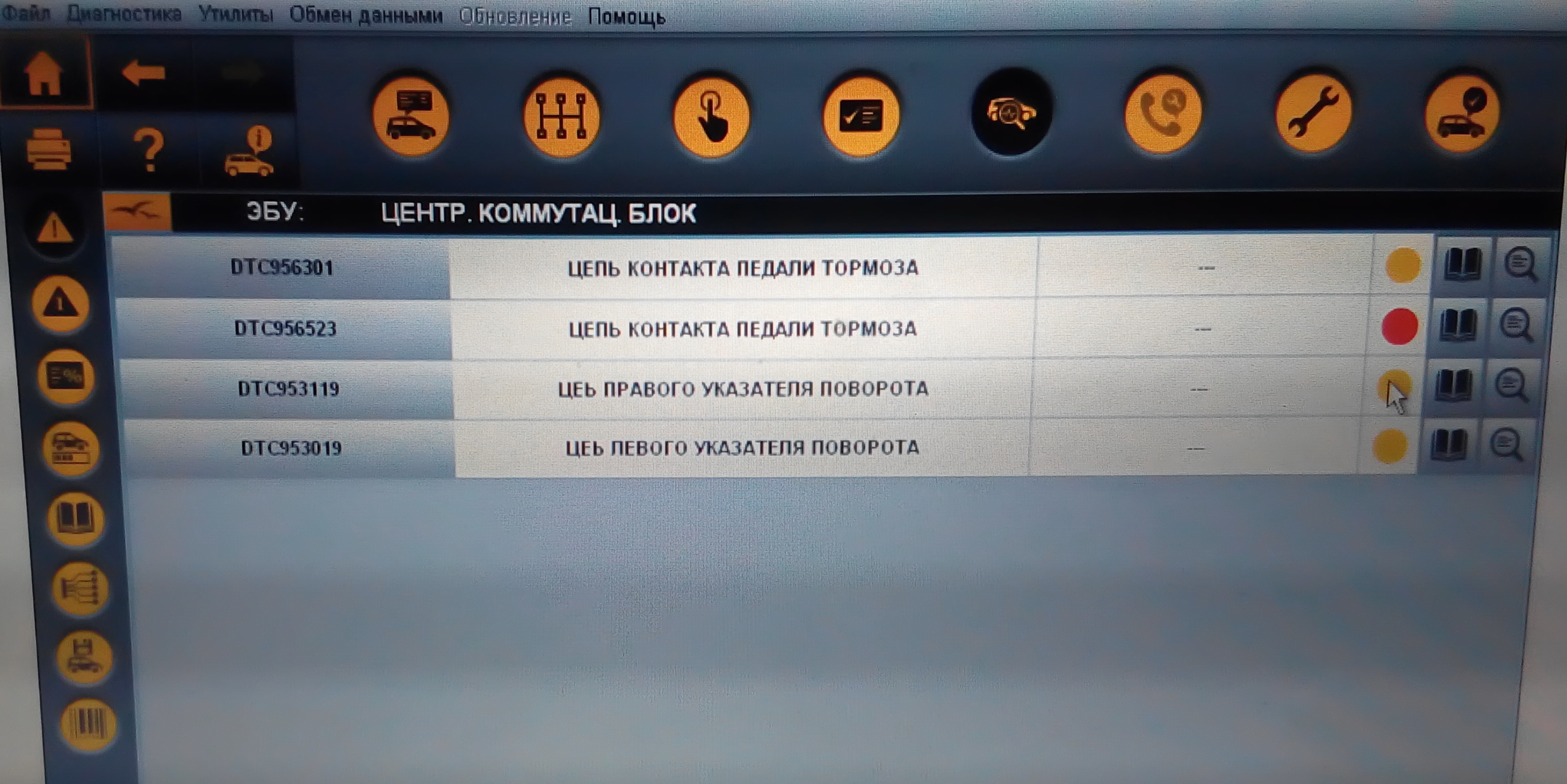

Установка фаркопа на рестайл без смарт-коннекта (или его еще называют блок согласования) грозит появлением ошибок электронных систем с появлением оранжевого значка "пила" на приборной панели. Штатная электрика может и не сгорит, но можно остаться без стопов от сгоревшего предохранителя. На фотке представлены ошибки от установки фаркопа без этого переходника.


http://duster-clubs.ru/forum/attachm...0&d=1486103140

Схема подключения:
http://duster-clubs.ru/forum/attachm...8&d=1553624056
Для чего это нужно
Не реклама и не призыв покупать то, что там указано. СТАТЬЯ ПРИВЕДЕНА ТОЛЬКО ДЛЯ ОЗНАКОМЛЕНИЯ С ПРОБЛЕМОЙ

Koles72ru, Duster рестайлинговый? Задняя оптика обновленная? Такая?
http://www.njcar.ru/upload/iblock/152/020615_14.jpg
Подключали по какой схеме? Скан схемы можете выложить?

Koles72ru, рестаил?

блок согласования на машине установили? если нет-то отчего?
машина CAN-шинная же уже. ставьте на телеге светодиодные лампы, если хотите минимальными потерями обойтись.

*Модуль соглосования…

Ни кому не секрет, что Нки напичканы электроникой и из-за наличия CAN шины НИ ЧЕГО просто так не поставишь!
Купил тут себе фаркоп, что бы прицеп не простаивал и решил проверить — действительно ли CAN на все это ругается?! Просто мне сказали в магазине, что для моего авто — при подключении фаркопа, нужен будет адаптер связи, стоимостью от4200 до 5900руб. Так как при стоимости еще фаркопа в 6000руб. меня это не устраивало. Решил проверить!
Проверил — ругается! Либо на некоторое ошибку выдает, либо вообще гасит штатные фонари.
Делать не чего, но тратиться не охото! Решил собрать своими руками. Дело то не сложное! Может покупной и на электронике собран, но смысл то один — управление линиями за счет низкоомного считывания. Поэтому, вытравив плату — собрал все на релюшках, с развязывающими диодами.
Так же, за счет обратной связи по проводам, управляющую массу пустил через прицеп, в резулбтате чего питание на розетке появляется только при подключенном прицепе!
А всю эту сборку засунул в корпус от сгоревшего блока розжига ксенона и вот что вышло… (фото)
Сей девайс сейчас стоит на авто и исправно работает!

sdenek, где же фото?

Интриган:)
Где схема? Где фото? Где видео работы, в конце концов?

Поставьте на прицеп все светодиодные лампы и с вероятностью 99% обойдетесь без блока согласования.

Стоимость всех диодов намного ниже стоимости блока согласования? А то вдруг финансово не выгодно?:drinks:

стоимость блока от 4000 р. Сколько на прицепе ламп? 4-5...

минимум 7шт.

пара передних порой катафоты...

стоимость лампы в среднем 200р. Далее...

Для нормальной работы задних огней при установке ТСУ на Дастер рестайл
022-007 Smart Connect CC 7 контактный (универсальный)(испания)
UniKIT2 Smart Connect (комплект электрики универсальный с блоком согласования) 7-р Baltex
Поисковики в помощь)

Разрешённые типы файлов: doc docx gif jpeg jpg pdf png txt zip
CAN обходчик.pdf (33.9 Кб)
Управление вложениями

Четыре диода и четыре релюхи в коробке за 4000р!!! Жесть
Может лучше в Дом Пионеров сходить?
Дешевле спаяют :)

да-а-а, народ у нас башковитый :friends:

А точно плата травилась? Судя по 4-й фотке - похоже на прорезывание...

да прорезал,травить долго

Всем привет, а кто-нибудь еще ставил фаркоп на рестайл?Пока купил только сам фаркоп (без электрики) планирую на выходных поставить.
А вот вопрос по электрике стоит остро. Колхозить особо ничего не охота, тем более собирать рассыпухой из реле (и обматывать их шумкой, как где-то тут вычитал).
Звонил официалам за 7000 предлагают комплект проводки для рестайл, но как всегда менеджер не смог ответить что идет в комплекте. Просто провода или есть модуль согласования.
Может кто покупал официальные провода к рестайл (номер 8201613380)? Расскажите что там в комплекте? Может инструкцию сможете выложить.
Спасибо.
PS Также официалы подтвердили, что подключение к фарам напрямую не только противопоказано, но и может привести к выходу из строя всей световой техники. Будьте аккуратней.

Официально редко что то могут сказать, обычно деньги только берут.

Это точно. И на витрине у них его нет, только под заказ.
Так бы приехал в руках покрутил. А получается кота берешь в мешке.

В официальном каталоге аксессуаров написано: "Проводка 7-контактная без модуля 82 01 613 380"

У офицалов, ценик как будто он позолочен мне 23тыр.:shok: назвали, а у частника за 12.300 установил (почувствуйте разницу).

У белорусов на офсайте рено нашел штатную электрику с блоком согласования для Duster New. Но кода нет :( Почему у нас в России до сих пор нет этого штатного аксессуара???

Чтоб больше капусты нашинковать

А если и было то стоило бы Огооо.

>>У офицалов, ценик как будто он позолочен мне 23тыр.:shok: назвали, а у частника за 12.300 установил (почувствуйте разницу).

Мне официалы полную установку с их ТСУ, электрикой и работой оценили в 20 т.р. Пока думаю, т.к. в неофициальном сервисе при условии самостоятельной установки ТСУ блок согласования - 7 т.р., проводка - около 2 т.р., плюс работа. Вот такие пироги.

Тсу с проводкой стоит 5500. Блок согласования согласен что будет стоить дороже 4 тысяч. Работа ну пару тысяч чтоб 7 проводов прицепить.

Вадим. С диодами понятно. А какие реле можно использовать?

В принципе, реле наверное не вопрос найти в автомагазине. Осталось уточнить где брать + от АККУМ, тянуть провод или как? И плато у самого не хватает таланта нарисовать.

Мне в салоне фаркоп за 11000 установили (декабрь 15 года). В Магнитогорске официалы очень даже приличные. Я могу сказать о них только хорошее.

В Омске у диллеров установка 25т. Стоимость фаркопа 7700, такой же в Москве 5700. Фаркоп я заказал, осталось собрать схему на релюшках и можно ставить.

Между передним и задним сиденьем есть розетка. А что если от нее запитать согласующее устройство электрики фаркопа. Нет электросхемы нигде, но она наверняка от аккумулятора через предохранитель.

Мне мастер именно оттуда на блок согласования брал плюс. Всё работает полёт нормальный.

Спасибо! Как исполню, доложу результат.

Кто ставил электрику на ресталинг без блока согласования? С переводом ламп прицепа на светодиодные. Как все работает? Нет глюков в электрике?

Сейчас у официалов акция на аксессуары, в т.ч. на фаркопы.
8201271010 КОМПЛЕКТ КРЕПЕЖЕЙ ФАРКОПА 4 425 руб
8201271008 ФАРКОП 3 540 руб
8201613380 ПРОВОДКА ФАРКОПА (7-КОНТАКТНАЯ) 5 834руб
ИТОГО 13 799

В принципе, цена сопоставима с каким-нить польским фаркопом и блоком сопряжения.
Имеет смысл рассматривать?
Интересно, как они решают вопрос с электрикой.

Cегодня купил в "Многофаркопов" на Онежской ул.(Москва) фаркоп фирмы "Трейлер" за 3600 руб.
Блок согласования ( для рейстайла, универсальный ) Smart Connect за 3500 руб.
Итого 7100 руб.


Крепёж (был весь в опилках) :

http://photo.qip.ru/photo/mishal/200.../109896241.jpg

Механическая часть .
Балка- поперечина с двумя щёчками - под лонжероны, крюк, кронштейн под разъём, болты с втулками и шайбами :

http://photo.qip.ru/photo/mishal/200.../109896239.jpg

Электрика из комплекта Smart Connect :

http://photo.qip.ru/photo/mishal/200.../109896237.jpg

Схема подключения:

http://photo.qip.ru/photo/mishal/200.../109896236.jpg

А что за фаркоп-то?
Поставил?

Поставил пока только механическую часть.
Всё встало нормально. Хотя, в районе глушителя, поперечина углом немного упиралась в пол.
Отверстия с резьбой были в краске , но с Мовилем и смазкой всё закрутилось хорошо.
Ни чего сверлить не пришлось.


http://photo.qip.ru/photo/mishal/200.../109897039.jpg


Далее , по электрике , надо разобрать обивку багажника, установить (закрепить )блок, найти где его запитать, где подключить к проводке...
