Была магнитола с зеленой подсветкой панели
http://a-p.com.ua/images/magnitoly/4..._lac-4600r.jpg
Стала
http://duster-clubs.ru/forum/attachm...6&d=1428083582

Skipper-Влад, а какие номиналы сопротивлений у тебя стоят вместе со светодиодами в дополнительном стопаке? Светодиоды какого напряжения?

Я хочу себе собрать из круглых, 5-ти вольтовых. По какой схеме их лучше собирать? на каждый ставить сопротивление или на полоску, или вообще последовательно/параллельно комбинировать?

430 Ом
Стоят обычные трехкристальные светодиоды smd 5050 red
Рабочее напряжение: 1,8-2,0 В
Номинальный ток: 60 мА
Рассеиваемая мощность: 300 мВт
Длина волны: 625-630 нм
Сила света: 1800-2000 мКд
Угол свечения: 120°
Это зависит от того что Вы имеете и как Вам удобнее, так как я собирал на smd компонентах, соответственно я ставил на три последовательно соединенных светика (1 smd 5050) одно сопротивление...
Может не 5 вольтовых, а 5 миллиметровых?
Тип Светодиод сверхяркий
Цвет Красный
Диаметр 5 мм
Высота 9,72 мм
Сила света (min) 2 500 мКд
Прямое падение напряжения (min) 1,9 В
Прямое падение напряжения (max) 2,3 В
IF=20мА

правильно я понимаю, если 1 диод расчитан на 2 В, то поставив 6 шт последовательно, они у меня не сгорят и доп сопротивление не обязательно? или я ошибаюсь и сопротивление обязательно?

aca300, Светодиодный калькулятор в помощь! Для расчёта сопротивления вводи не 12В, а 15В т.к. от генератора напряжуха доходить до 14,8Вольт
калькулятор светодиодов: http://www.ledcalc.ru/calc

---------- Сообщение добавлено в 17:17 ---------- Предыдущее сообщение размещено в 17:08 ----------

Влад правильнее написать 3х20мА, а то незнающие люди примут к сведению что на кристал подбирать по току гасящий резюк под 60мА... что будет критично и смертельно для него. в SMD5050 три отдельных кристала имеющие свои выводы от каждого!

---------- Сообщение добавлено в 17:22 ---------- Предыдущее сообщение размещено в 17:17 ----------

aca300, какие ты хочешь использовать?
такой http://www.bright-leds.ru/public/upl...-round.jpg.jpg или такой https://encrypted-tbn2.gstatic.com/i...OYSALH7vmAIfeM или такой: http://led22.ru/ledcat/leds5mm/5mm_Round_led.jpg

спасибо!!! 7 диодов и резистор не нужен :ok:

aca300 увы...:sorry: Вы неправы!!! Максимум по 3диода+резюк...
А иначе когда вы сделаете гирлянду... из 7 светиков то получите гемор на свою попу... Так что придерживаемся тут формуле 3 светодиода+резюк!

почему? подробности?

Это скорее всего марки АЛ307 или аналог?

да, а гемор в чём?

А вы сами задуматесь почему?! Даже эконмичные китайцы работают по такому принципу 3светодиола+1резюк в последовательном виде!!! Если было так элементарно то они приминили ваш принцип подключения!
Светодиоду важен ток через кристал,(который должен быть не более максимального по его паспортным данным), а не гашение напряжение в последовательной цепи!

знал бы, не спрашивал:mda:

результат - сгорят? потому что нет нагрузки?

Так незнающий и не полезет ;)
По сути гемор не большой, поставить драйвер и все будет пучком или управлять шимом... Но это усложняет схему и соответственно плату, это все лишний гемор и есть... Простое решение три светика + резюк...

Баги с навигацией устранил путем переустановки навитела.... Сейчас привыкаю к интерфейсу NaviTel-9.1.0.710 GLONASS_GPS

Начитался у Влада в бортовике всяких улучшаек, и решил тоже прикуриватель с подсветкой поставить. Заказал через Автодок, привезли, забрал не глядя. Приехал домой думаю дай разгляжу и тут первый ОП - нет того прозрачного кольца и синего диода!!!! Вот думаю козлы! Захожу опять в инет по влада ссылкам прохожусь и натыкаюсь, что в Логан сити оказывается два прикуривателя один с подсветкой, другой без и с ОДИНАКОВЫМИ АРТИКУЛАМИ. Ладно думаю посмотрю хоть этот работает? (штатный не работал при покупке, менеджер бегал по разным машинам приносил разные так и не заработал сказал что на ТО починят). Снимаю щиток и тут второй ОП - СИНЕГО ПРОВОДА НА ПОДСТВЕТКУ ВООБЩЕ НЕТ. Ну тут решил уже новый поставить и успокоиться, Слава Богу что хоть этот заработал. Так что повнимательней при заказе...

Мишаня777, Вы бы спросили перед заказом, а мы бы вам ответили. А еще лучше списываться с самим магазом. Скока раз обсчался с Логан-Сити ни разу не игнорили, и продавцы адекваты.

Ну что уж как говориться молодо - зелено, бывает

Бесшумные замки


Что то давно не писал, свалился аж в конец второй страницы...
Давно планировал, но как то все забывалось, и вот все таки вспомнил и заменил втулки замков, теперь при закрывании дверей металлический стук отсутствует, но все по порядку...


Переносим снятые размеры на чертеж (только разбиваем деталь на две состовляющие)
http://duster-clubs.ru/forum/attachm...4&d=1435083011

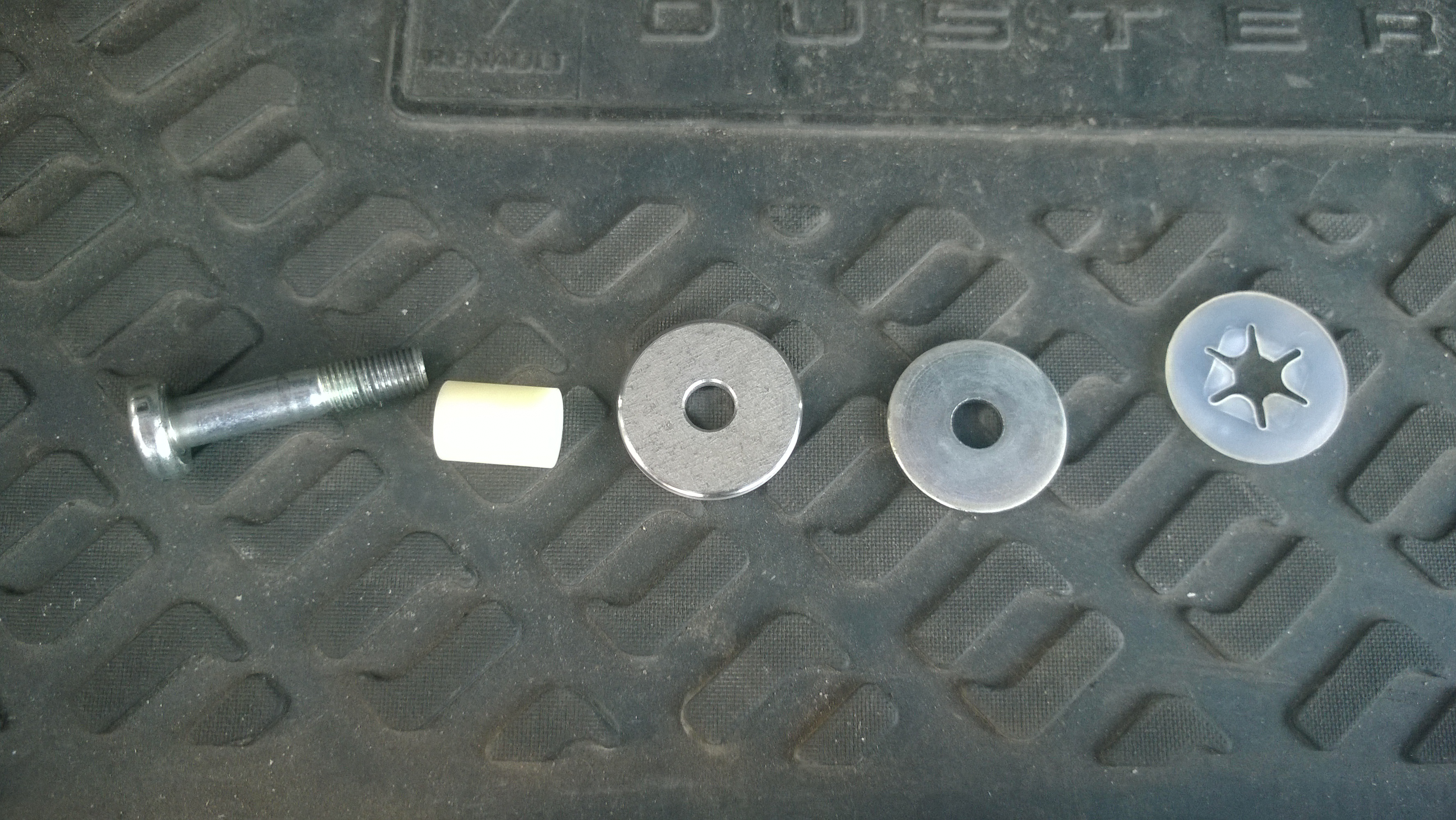

Немного токарки и получаем капролоновые втулки и шайбы из нержавеющей стали
http://duster-clubs.ru/forum/attachm...5&d=1435082737

Так выглядит установленное
http://duster-clubs.ru/forum/attachm...3&d=1435082792

Вроде слышно разницу, к сожалению слух у мну не музыкальный :pardon:

Влад, а ты что, в машине не куришь?
