Влад. Нет слов! Одни восхищения!!!! МОЛОДЦА!!!:drinks:
|
Спасибо Саше Sapsan, он оператор, без него отчет был бы не полный...
ЗЫ Сижу и думаю, скоро у мну места в первом сообщении не хватит для ссылок (месяца два назад уже штук 10 прибил)... |
Skipper-Влад, можно по времени действий или типам групп переделок объединить и под спойлер загнать...
|
maslovyu, мысль дельная, в ближайшее время постараюсь еще выложить 5...8 отчетов, а там и по спойлеру подумаю, спасибо за идею...
|
Цитата:
по доработкам. Всякий флуд не допускать. Во, название придумал как вариант. Хранилище ссылок. |
МЕДВЕЖ, Юра предложил хорошую идею для объедения в одном месте
Цитата:
|
Влад, хороший отчет получился. Жалко ручки нет, а то бы вообще был бы полный и людям кто решит устанавливать сей девайс своими силами меньше заморочек.:drinks:
|
А можно маленький отчетик, что сей девайс дает и как машинка себя ведет.
|
Цитата:
|
Цитата:
|
Главное не каркать:rofl:
|
МЕДВЕЖ, Skipper-Влад
Ваши первые сообщения давно пора в FAQ скопировать, разбив по категориям. |
Пересвет штатной магнитолы Renault Duster.
Вложений: 29
Так как мы уже имеем пересвеченые кнопки, панель приборов, "шайбу" управления полным приводом и так по мелочи, пересвечиваем штатную магнитолу.

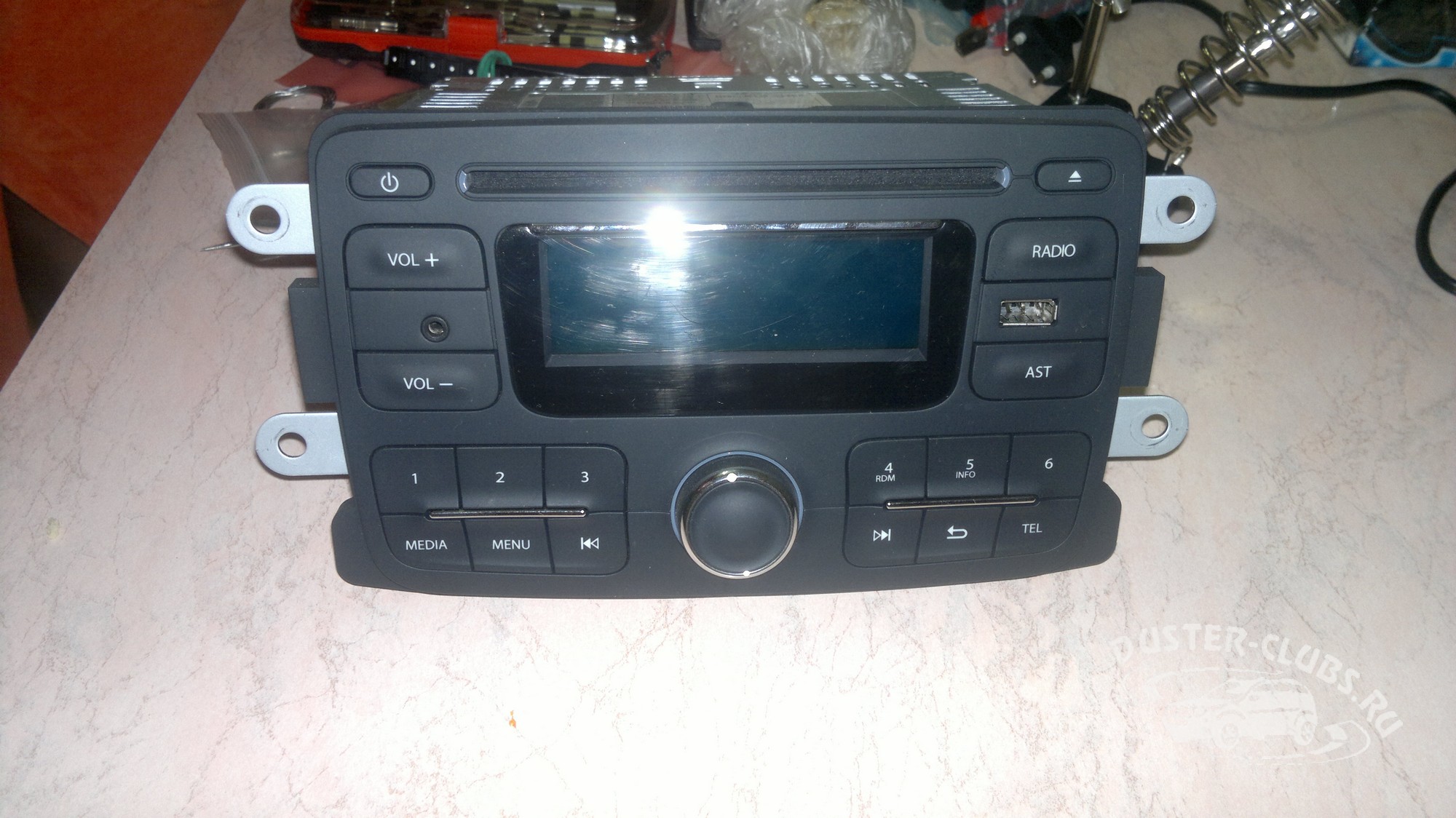

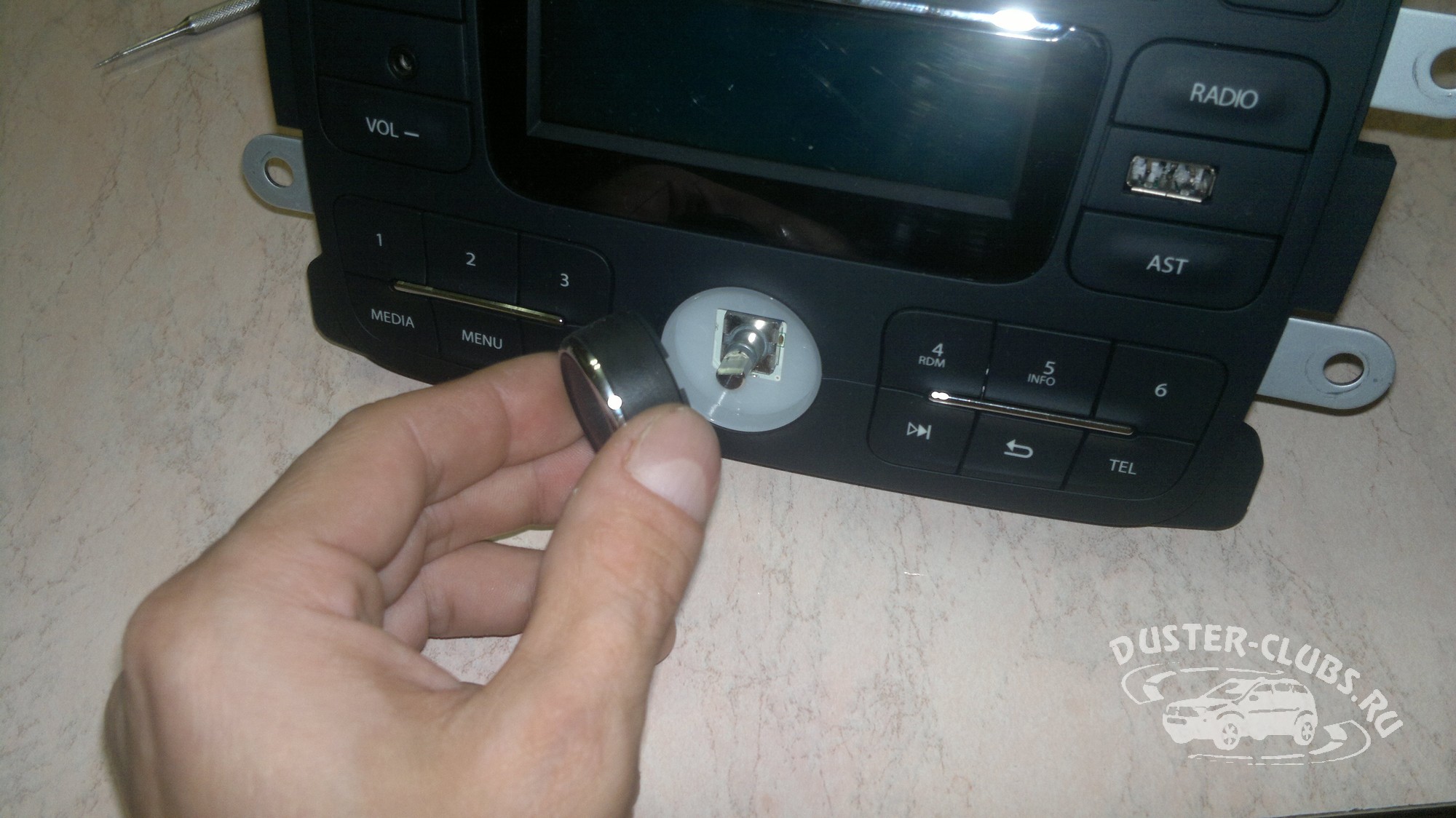

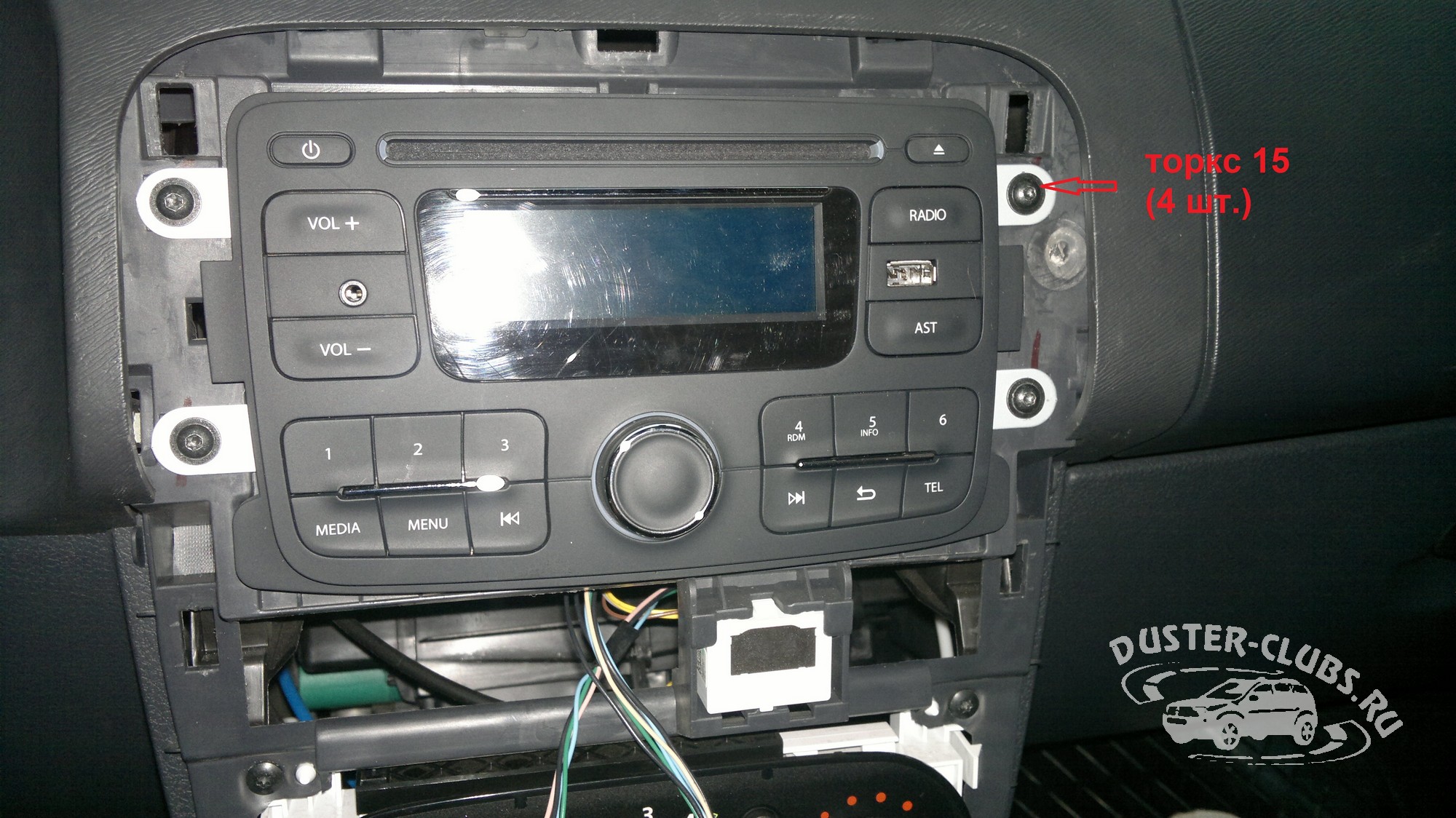

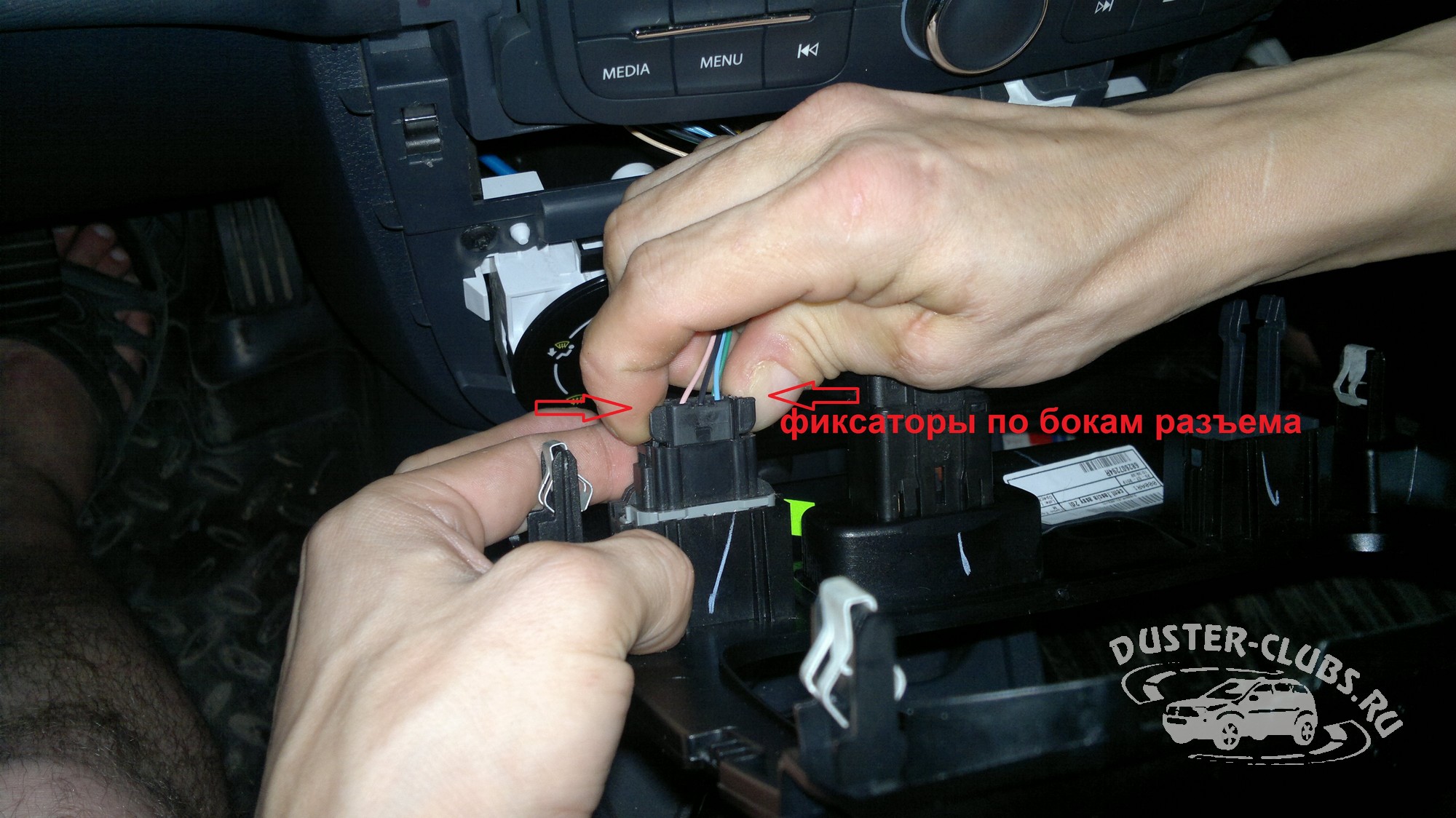

Снимаем серебристую окантовку центральной консоли поддев ее снизу http://duster-clubs.ru/forum/attachm...2&d=1378549363 Снимаем панель центральной консоли с середины (для правильного снятия требуется предварительно снять декоративную накладку вокруг центральных воздуховодов). http://duster-clubs.ru/forum/attachm...5&d=1378549475 Расстыковываем разъемы подключения кнопок аварийной сигнализации и управления центральным замком нажав на фиксаторы http://duster-clubs.ru/forum/attachm...7&d=1378549629 Ключом торкс 15 откручиваем 4 самореза крепления штатного головного устройства http://duster-clubs.ru/forum/attachm...8&d=1378549761 Расстыковываем разъемы на магнитоле нажав на фиксаторы (к сожалению данных фоток нет)... И магнитола у нас в руках, дальнейшие процедуры в домашних условиях... http://duster-clubs.ru/forum/attachm...1&d=1378549920 Аккуратно снимаем ручку управления (тянется на себя) http://duster-clubs.ru/forum/attachm...4&d=1378549994 Аккуратно отжимаем фиксаторы по периметру лицевой панели снимаем ее http://duster-clubs.ru/forum/attachm...7&d=1378550161 Отвернув несколько винтов снимаем плату (здесь требуется определенная аккуратность, к дисплею не прикасайтесь, что бы потом не вытирать) http://duster-clubs.ru/forum/attachm...0&d=1378550303 Снимаем, э-э-э... как называется резинка с кнопками не помню... Снимается просто... Отпаиваем и отгибаем фиксаторы крепления рамки экрана к плате (в данном случае отпаивать пришлось одно крепление, остальные были просто зафиксированы изгибом и толком не припаяны). Очень нежно снимаем липкую ленту фиксирующую шлейф, расстыковываем конец шлейфа в разъеме и снимаем панель с рамкой http://duster-clubs.ru/forum/attachm...4&d=1378550637 На плате в качестве подсветки использованы светодиоды smd с типоразмером 0805, перепаиваем светодиоды (12 шт. белые - подсветка ЖК экрана, 4 шт. красные - подсветка "крутилки", 1 шт. красный - кнопка power, 1 шт. красный - кнопка выталкивания диска, 2 шт. красные - уголки ловителя диска, 16 шт. белые - кнопки управления). Всего 36 штук. http://duster-clubs.ru/forum/attachm...6&d=1378551126 Собираем в обратной последовательности (для того чтобы поставить резиновые накладки нужно с наложить ее и с оборотной стороны платы потянуть за резиновые фиксаторы) и наслаждаемся результатом... http://duster-clubs.ru/forum/attachm...9&d=1378551687 PS параллельно заменили разъем USB сломанный ребенком... |
Skipper-Влад,Влад. Классно!Молодца!!!
|
МЕДВЕЖ, Спасибо Андрей :thank_you2:
|
Влад, срочно совет, что за провод желто-зеленый в черной оплетке под задней сидушкой проходит от правого жгута к левому, видно что не штатный, как показалось, идет под вдоль кузова пассажирских дверей, короче я за него сегодня нечайно сильно дернул, нарушилась черная оплетка, на что он влияет не понял пока? Если доп, то что может быть?
|
Цитата:
Цитата:
Сергей, у тебя какие приблуды стоят, типа: камера заднего вида, парктроник, отдельная кнопка на открытие 5 двери, дополнительное освещение в багажнике? |
Вложений: 2
Давно пытаюсь найти подходящий вариант установки подсветки ног и зоны посдки при открытии дверей... Светодиодная лента, хм... это уже проходили, не хочу колхозить... Была идея сделать модули самостоятельно... Сегодня в магазине наткнулся вот на такие (см. вложение), ИМХО как раз будут к месту... Пытаюсь найти в Поднебесной, пока пусто
ЗЫ нашел только здесь http://www.eraworld.ru/ru/catalog/sv...i/led-modules/ |
Влад, я думаю нужно смотреть на митьке. Либо инет перепахивать. А чем тебе лента не нравится как у меня? Она под силиконом.
|
Цитата:
http://s017.radikal.ru/i443/1110/5c/818a78ace9e2.jpg http://s017.radikal.ru/i414/1110/d7/55b1fcfc77fb.jpg http://s017.radikal.ru/i436/1110/84/e661ec587ace.jpg http://i070.radikal.ru/1110/0c/07eb806a5b77.jpg не в этот раз не хочу ленту ставить, хочется качественных светильников... |
